GPU资源池总览
更新时间：2024-11-21
GPU资源池总览，包含节点使用情况、集群GPU卡分配情况、GPU卡使用情况、CPU&内存使用情况、GPU卡分配数、GPU卡分配率、GPU卡利用率、GPU卡显存利用率、节点信息、占用GPU的工作负载信息。
前提条件
- AI Job Scheduler版本 >= 1.7.9
- 已接入监控实例
- 需启用采集任务,具体参考文档：接入监控实例并启用采集任务
使用方法
- 登录百舸异构计算平台AIHC控制台。

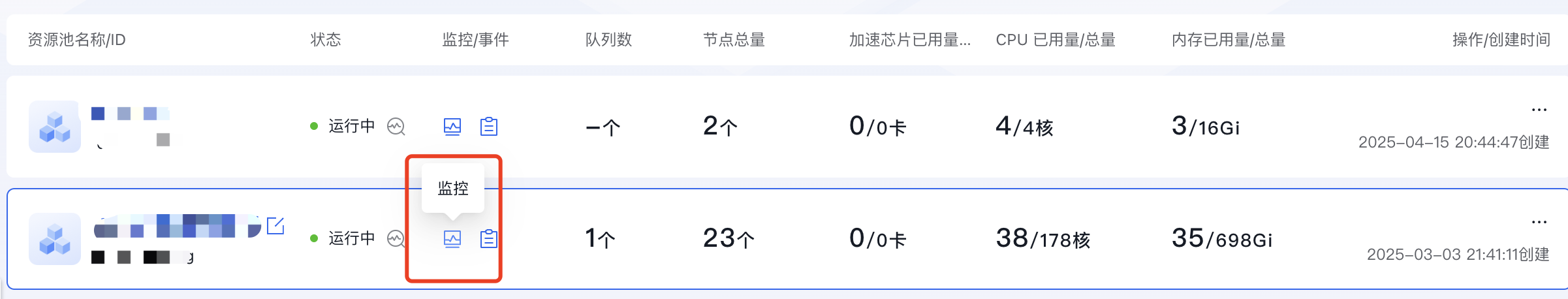

- 在左侧导航栏资源池中选择您想要查看监控大盘的资源池名称，并点击右侧操作中的资源观测。
- 跳转至资源观测页面，选择GPU资源池总览。

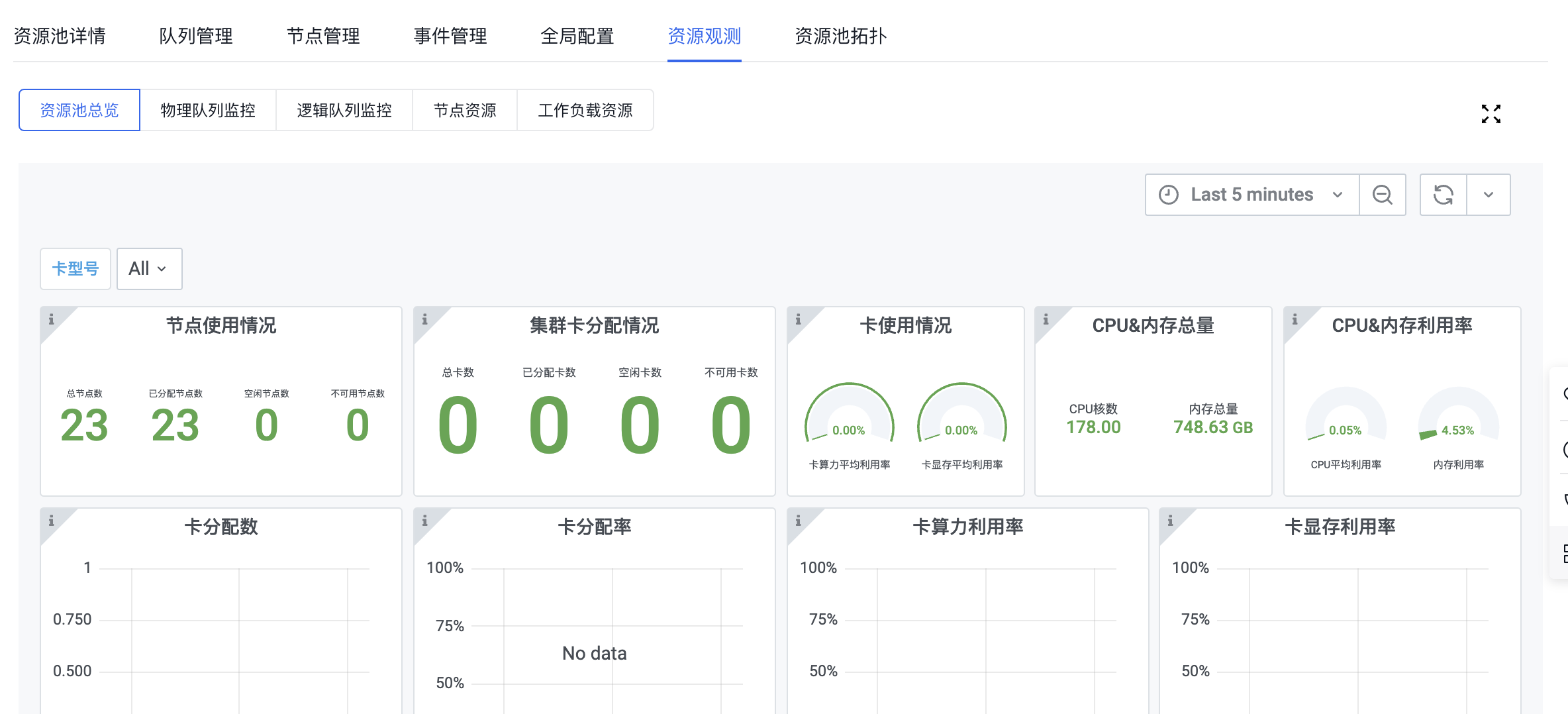

GPU资源池总览如图所示：
您可以点击右上角按钮，自行设定监控时间、手动刷新、自动刷新。
GPU资源池总览具体说明
节点使用情况
| 监控项 | 说明 |
|---|---|
| 总节点数 | 集群中所有节点 |
| 已分配节点数 | 可用GPU卡数为0的节点 |
| 空闲节点数 | GPU卡数大于0的节点，含污点节点 |
| 不可用节点数 | 封锁或not ready节点 |
集群卡分配情况
| 监控项 | 说明 |
|---|---|
| 总卡数 | 集群中所有节点上的GPU卡数 |
| 已分配卡数 | 已分配使用中的GPU卡数 |
| 空闲卡数 | GPU卡数大于0的节点，含污点节点空闲卡数 |
| 不可用卡数 | 集群中节点上的不可用卡数 |
卡使用情况
| 监控项 | 说明 |
|---|---|
| 卡平均利用率 | 当前集群内所有节点上GPU卡平均利用率实时值，卡平均利用率=sum(所有节点GPU卡利用率)/所有节点GPU卡数 |
| 卡显存平均利用率 | 当前集群内所有节点上GPU卡显存平均利用率实时值，显存平均利用率=sum（所有节点GPU卡显存利用率）/所有节点GPU卡数 |
CPU&内存
| 监控项 | 说明 |
|---|---|
| CPU核数 | 当前集群内CPU总核数 |
| CPU平均利用率 | 当前集群内所有CPU平均利用率实时值 |
| 内存总量 | 当前集群内存总量 |
| 内存平均利用率 | 当前集群内所有内存平均利用率实时值 |
利用率 & 分配率
| 监控项 | 说明 |
|---|---|
| 卡分配数 | 已分配GPU卡数 |
| 卡分配率 | 分配率=已分配GPU卡数/总GPU卡数 |
| 整体GPU平均利用率 | 当前集群内所有节点上GPU卡平均利用率实时值，平均利用率=sum(所有节点GPU卡利用率)/所有节点GPU卡数 |
| 运行中任务GPU平均利用率 | GPU平均利用率=sum(已分配GPU卡利用率)/已分配GPU卡数 |
| 整体GPU显存平均利用率 | 当前集群内所有节点上GPU卡显存平均利用率实时值，显存平均利用=sum(所有节点GPU卡显存利用率)/所有节点GPU卡数 |
| 运行中任务GPU显存平均利用率 | GPU显存平均利用率=sum(已分配GPU卡显存利用率)/已分配GPU卡数 |
节点信息
| 监控项 | 说明 |
|---|---|
| 节点名称 | 当前集群内的节点名称 |
| 节点状态 | 当前节点状态 |
| 已分配卡数 | 当前集群内节点上分配的GPU卡数 |
| GPU利用率 | 当前节点内所有GPU平均利用率实时值 |
| GPU显存平均利用率 | 当前节点内所有GPU显存平均利用率实时值 |
| 空闲卡数 | 当前集群内节点上空闲的GPU卡数 |
| CPU核数 | 当前节点内CPU总核数 |
| 内存总量 | 当前节点内寸总量 |
占用GPU的工作负载信息
| 监控项 | 说明 |
|---|---|
| 负载名称 | 当前集群占用GPU的工作负载名称 |
| 类型 | 当前集群占用GPU的工作负载类型 |
| 命名空间 | 当前集群占用GPU的工作负载所在命名空间 |
| 开始时间 | 当前集群占用GPU的工作负载开始时间 |
| 运行时长 | 当前集群占用GPU的工作负载运行时长 |
| GPU配给卡数 | 当前集群占用GPU的工作负载配给GPU卡数 |
| 显存平均利用率 | 当前集群占用GPU的工作负载内所有GPU卡显存平均利用率实时值 |
| GPU平均利用率 | 当前集群占用GPU的工作负载内GPU卡平均利用率实时值 |
| 内存使用量 | 当前集群占用GPU的工作负载的内存使用量 |
| CPU核数 | 当前集群占用GPU的工作负载的CPU核数 |
