概述

容器引擎 CCE 提供通信库检查功能，可检查 GPU 节点的网络状态，并基于 NCCL 通信库和多种通信模型生成可视化诊断结果。本文档介绍通信库检查功能的使用方法。

前提条件

• 已创建 CCE 集群。具体操作，请参见 创建集群。
• 集群中包含加速芯片（如 GPU）的节点，且节点处于可用状态。
• 若集群列表为空，请先创建至少 1 个包含 GPU 加速节点的 CCE 集群后，再继续执行本文操作。

注意事项

• 检查过程可能需要较长时间，请耐心等待。
• 检查期间，不建议进行其他对集群的操作，以免影响结果。
• 执行通信库检查时，系统将占用一定的计算资源用于检查；检查完成后会释放相关资源。请确保节点具有充足资源，避免因资源不足导致检查失败。
• 单次执行通信库检查时，需要确保节点的加速芯片类型相同。
• 系统默认采用经过验证的最佳实践参数执行通信库检查。如需特定配置，您可通过自定义参数进行灵活设置，支持配置的参数请参考下方的 自定义参数配置说明。
• 诊断报告中的 AI 智能分析由人工智能模型生成。因科技限制和生成式人工智能的特殊性，我们无法完全保证本服务模型的安全、可靠、可用和持续稳定，以及生成内容的完整性和准确性。生成内容不代表百度云立场和观点。我们将持续提升服务质量，但不承诺服务的可用性和可靠性，也不对您使用本服务的结果负责。
• 当执行中的检查任务超过 50 个时，不支持单击 【立即检查】。
• 在进行通信库检查时，系统默认执行 hostfile 亲和性排序。

操作步骤

1. 登录百度智能云 容器引擎 CCE 控制台。导航路径：集群管理->集群列表。在集群列表中，单击目标集群名称，进入集群管理页面。
2. 导航路径：巡检与诊断->检查工具。
3. 在检查工具页，选择 【通信库检查】，单击 【立即检查】。

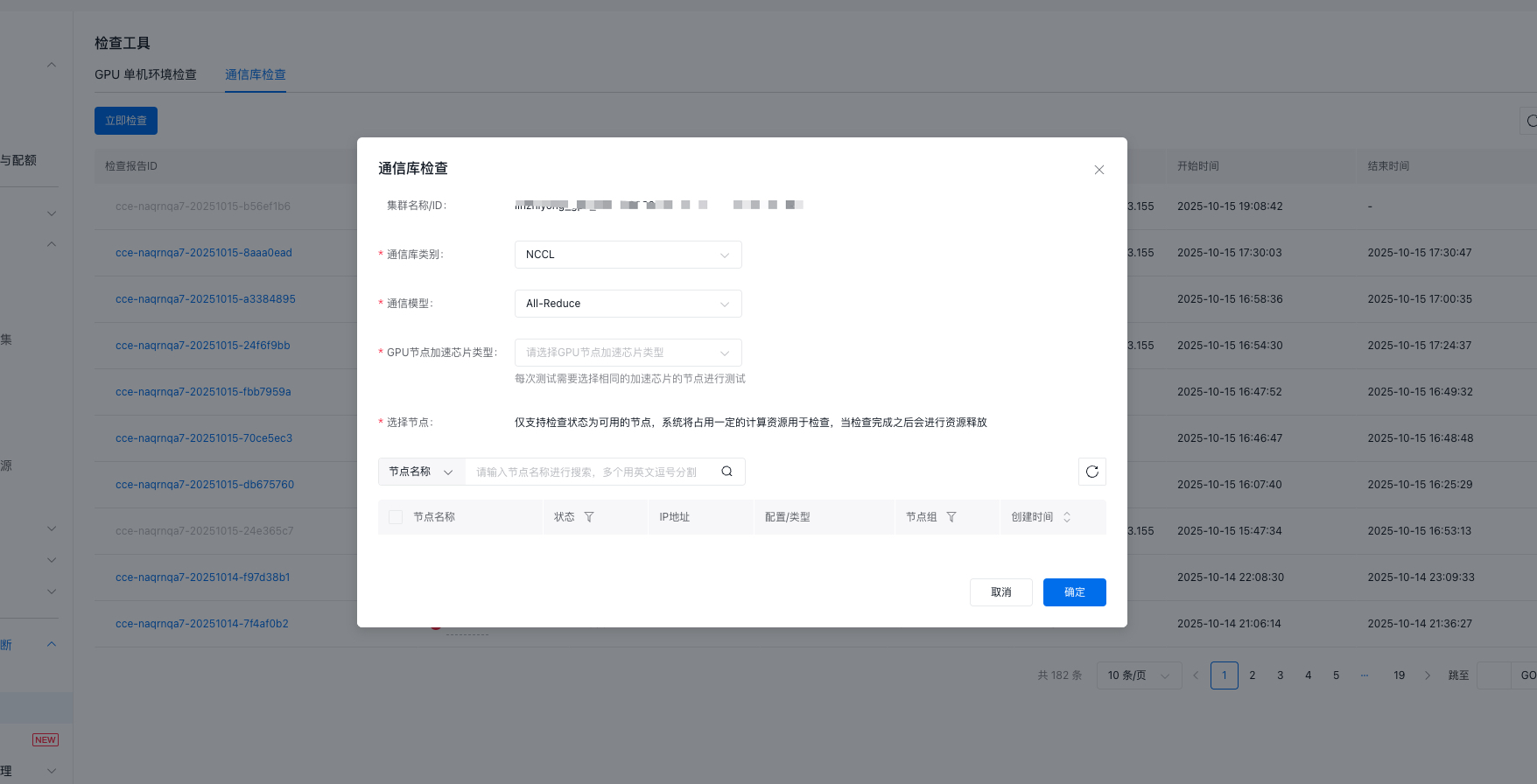

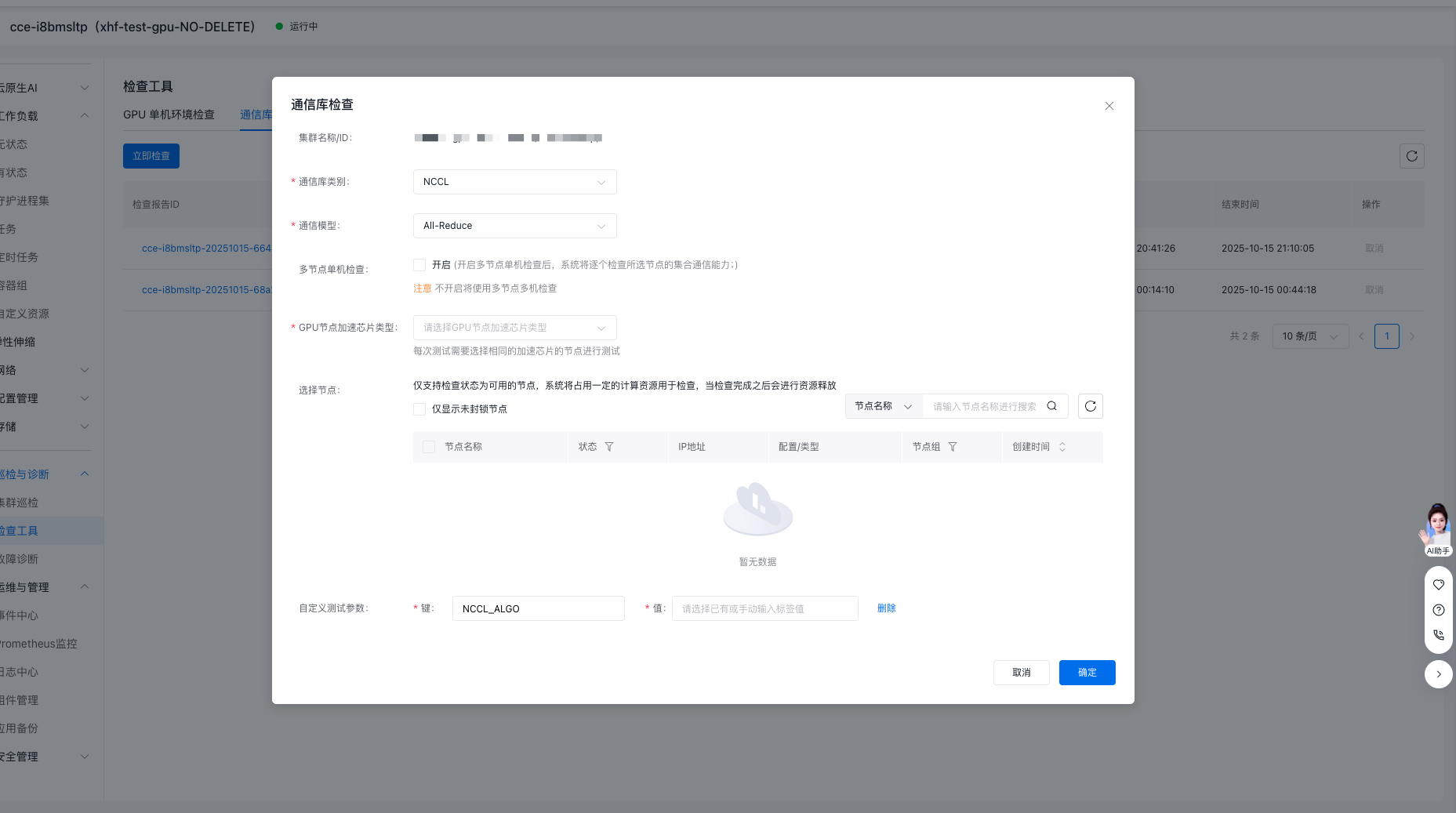

4. 在弹出的对话框中，配置测试信息。

   参数（配置项）	必填	说明（配置说明）
   通讯库类别	是	目前仅支持 NCCL。
   通讯模型	是	支持选择不同的通信模型，更多说明请参见 通信模型详细说明。支持的模型包括：ALLReduce（将多个进程的数据聚合在一起，通过运算将其缩减为单个值，并将结果分发给所有进程）、Reduce（将多个进程的数据聚合到一个目标进程，通过运算将其缩减为单个值，但结果仅分发给指定进程）、ALLToALL（将每个进程的数据分发给其他进程，使每个进程都能获得来自所有其他进程的数据）、Broadcast（将一个进程的数据分发给所有其他进程）、ALLGather（将所有进程的数据收集到一个结构中，便于每个进程访问数据）、Gather（将所有进程的数据收集到一个目标进程中，形成完整数据集，但仅目标进程可以访问全部数据）、Scatter（由主进程将数据的不同部分分发给各个进程，每个进程仅接收原始数据的一个子集）、Reduce-Scatter（先将多个进程的数据按块聚合，再将聚合结果按块分发给所有进程，每个进程仅获得部分结果）。
   多节点单机检查	否	选择是否开启多节点单机检查。开启后，系统将并行检查所选节点的集合通信能力。注意： 不开启时，系统默认进行多节点多机检查。
   GPU 节点加速芯片类型	是	选择 GPU 节点加速芯片类型。每次测试需选择相同加速芯片类型的节点；仅支持选择当前集群中支持的 GPU 节点加速芯片类型。
   选择节点	是	选择需要进行通信库测试的节点。注意： 单次执行检查最多可选择 500 个节点。
   已选节点	否	展示已选择并将执行通信库检查的节点。
   自定义测试参数	否	支持自定义测试参数。不配置时，系统默认采用经过验证的最佳实践参数执行测试。注意： 单次最多支持添加 100 个测试参数；自定义参数的键、值字符最长为 128 个字符。
   日志持久化	否	支持选择是否开启日志持久化。开启后，日志服务（BLS）将采集任务执行日志，并传输到在您账号下自动创建的日志集中。注意： 日志服务会按实际使用情况计费，计费标准请参见 计费概述。

5. 单击 【确定】，启动检查流程。
6. 检查完成后，系统将生成检查报告，您可查看检查结果和建议。

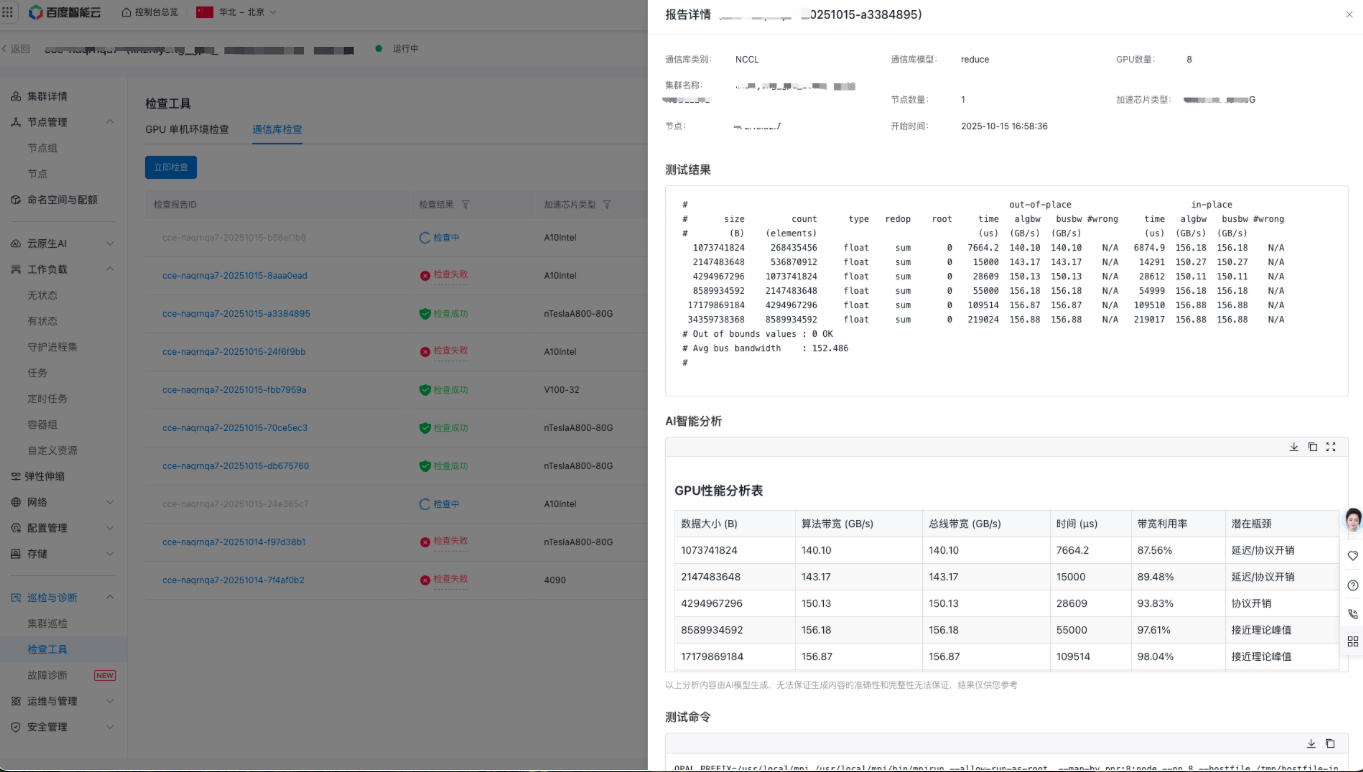

查看报告

登录百度智能云 容器引擎 CCE 控制台。导航路径：集群管理->集群列表。在集群列表中，单击目标集群名称后，选择 巡检与诊断->检查工具->通信库检查。诊断列表会展示通信库检查的报告信息，包括报告 ID、检查结果、加速芯片、节点数量等。单击报告 ID，即可查看报告详情。

注意：

• 检查中的任务不支持查看报告详情。

自定义参数配置说明

Nvidia 官网的 NCCL 提供了一系列丰富的环境变量，可用于针对特定场景进行调优。环境变量分为以下两类：

• System configuration：为了让 NCCL 遵循系统特定的配置，可以保留在脚本和系统配置中，详见 详细的参数说明。
• Debugging：参数不应在生产环境中使用或保留在脚本中，只能作为临时解决方案使用，并应在问题解决后立即移除。持续保留这些参数可能导致次优性能、崩溃或挂起，详见 详细的参数说明。

注意：

• 单次最多支持添加 100 个测试参数。
• 自定义参数的键、值字符最长为 128 个字符。不支持空字符、非法字符的输入。
• 系统将根据您的 GPU 型号自动配置经过验证的最佳实践参数。为确保最佳性能和稳定性，建议使用系统默认配置的参数。如需自定义参数，系统将优先使用您的配置参数进行测试。

常用的参数说明

参数名称	参数含义
NCCL_IB_ADAPTIVE_ROUTING	启用使用自适应路由能力的数据传输。当网络拓扑复杂或动态变化时，启用此功能可以提高通信效率，并自动选择更优的数据传输路径。
NCCL_IB_QPS_PER_CONNECTION	用于两个队列之间每个连接的 IB 队列对数量。增加此值可以提高并行度和带宽利用率，但也会增加资源消耗。
NCCL_ALGO	定义 NCCL 将使用的算法。可选值包括 Ring、Tree、CollNet 等，不同算法适用于不同的网络拓扑和通信模式。
NCCL_DEBUG_SUBSYS	允许用户根据子系统过滤 NCCL_DEBUG=INFO 输出。该值应为逗号分隔的子系统列表，用于纳入 NCCL 调试日志跟踪。常用子系统包括 INIT、GRAPH、TUNING、ENV、NET、COLL 等。
NCCL_DEBUG	NCCL 日志等级，用于控制 NCCL 输出的详细程度，便于调试和问题排查。
NCCL_MIN_NCHANNELS	NCCL 使用的最小 channel 数量。增加 channel 数量可以提高带宽利用率，尤其适用于多 GPU 通信场景，但也会增加内存和 CPU 资源消耗。
UCX_NET_DEVICES	指定 UCX 使用的网络设备，用于在多网络接口环境中选择特定设备进行通信，格式为设备名称或 IP 地址。
NCCL_IB_TIMEOUT	设置 InfiniBand 连接的超时时间（秒），用于控制连接建立或数据传输的超时行为，避免长时间等待。
NCCL_PROTO	指定 NCCL 使用的协议。可选值包括 Simple、LL、LL128 等，不同协议在延迟和带宽之间有不同的权衡。
NCCL_IB_TC	设置 InfiniBand 的流量类别（Traffic Class），用于控制数据包的服务质量（QoS），影响网络优先级和带宽分配。
NCCL_IB_HCA	指定要使用的 InfiniBand 主机通道适配器（HCA），用于在多 HCA 系统中选择特定适配器进行通信，格式为 HCA 设备名称。
NCCL_IB_MERGE_NICS	启用或禁用合并多个网络接口卡（NIC）以提高带宽。在多 NIC 系统中，启用此功能可以聚合多个 NIC 的带宽，从而提升通信性能。
