          CCE集群自动伸缩

          自动伸缩概述

          CCE的运行基于一组百度智能云服务器组成的集群,集群为用户的容器运行提供必要的基础资源,如CPU、内存和磁盘等。通常集群的规模在创建CCE服务的时候由用户定义,在使用CCE过程中也可以随时对集群进行扩容或者缩容。但是当用户的服务增长速度超过预期或者出现波动峰值时,集群提供的资源可能会不足以支撑服务所需,导致服务运行变慢。

          通过开启CCE的自动伸缩功能,集群将在资源不足时自动创建新的节点,当资源富余时自动释放多余的节点,从而保障集群资源始终足以支撑业务负载,同时最大化节约成本。用户在开启自动伸缩功能时,还可以设置扩缩容的最大最小节点数,从而确保扩缩容在预期的范围内进行。

          概念解释

          概念 说明
          伸缩组 指具有相同配置的节点的集合,基于该组的机器配置进行自动扩容、自动缩容
          伸缩组 min 伸缩组符合缩容条件时,保证缩容后的伸缩组节点数目不低于该值
          伸缩组 max 伸缩组符合扩容条件时,保证扩容后的伸缩组节点数目不高于该值
          缩容阈值 伸缩组内节点资源(cpu、mem)利用率均低于设定阈值时,集群可能会触发自动缩容。
          缩容触发时延 在配置的缩容触发时延内,节点资源利用率持续低于缩容阈值,集群可能会触发自动缩容。
          最大并发缩容数 该值为整数,表示并发缩容资源利用率为0的节点数目。
          扩容后缩容启动间隔 该值为整数,单位分钟,扩容出来的节点经过此间隔后开始评估是否可以被缩容。
          使用本地存储的pod 缩容时可选择跳过包含本地存储 pod的节点
          kube-system命名空间下的pod 缩容时可选择跳过kube-system命名空间下的非DaemonSet pod的节点
          多伸缩组扩容选择策略 random:从满足扩容条件的伸缩组中随机选择一个伸缩组。least-waste:在满足pod的需求的同时,选择剩余最少资源的伸缩组。 most-pods:在扩容时选择能够调度最多pod的伸缩组

          操作指导

          配置集群的自动伸缩

          1. 登录百度智能云管理控制台,进入 "产品服务->云原生->容器引擎 CCE",在左侧导航栏,点击 "集群管理->集群列表",进入集群列表页。 在操作栏的“更多操作”中单击“自动伸缩”。


          或在集群列表页点击目标集群名称,再点击右侧“自动伸缩”。

          1. 进入集群自动伸缩页面。 新集群首次配置,需要在伸缩组列表中“点击授权”,开通集群自动伸缩功能。


          1. 授权开通后,单击“新建伸缩组”,跳转到新建伸缩组页面,配置自动伸缩节点数范围与节点配置。


          • 自动扩缩容最小节点数大于等于0,最大节点数不能超过当前集群节点数量的限额。
          • 新建伸缩组不会直接创建节点,集群会根据业务情况在最大最小节点数的范围内自动创建和释放节点。

          根据需求选择节点配置:




          可以为伸缩组增加label信息:


          1. 伸缩组创建成功后,单击全局配置右上角编辑按钮,可以修改自动伸缩全局配置。

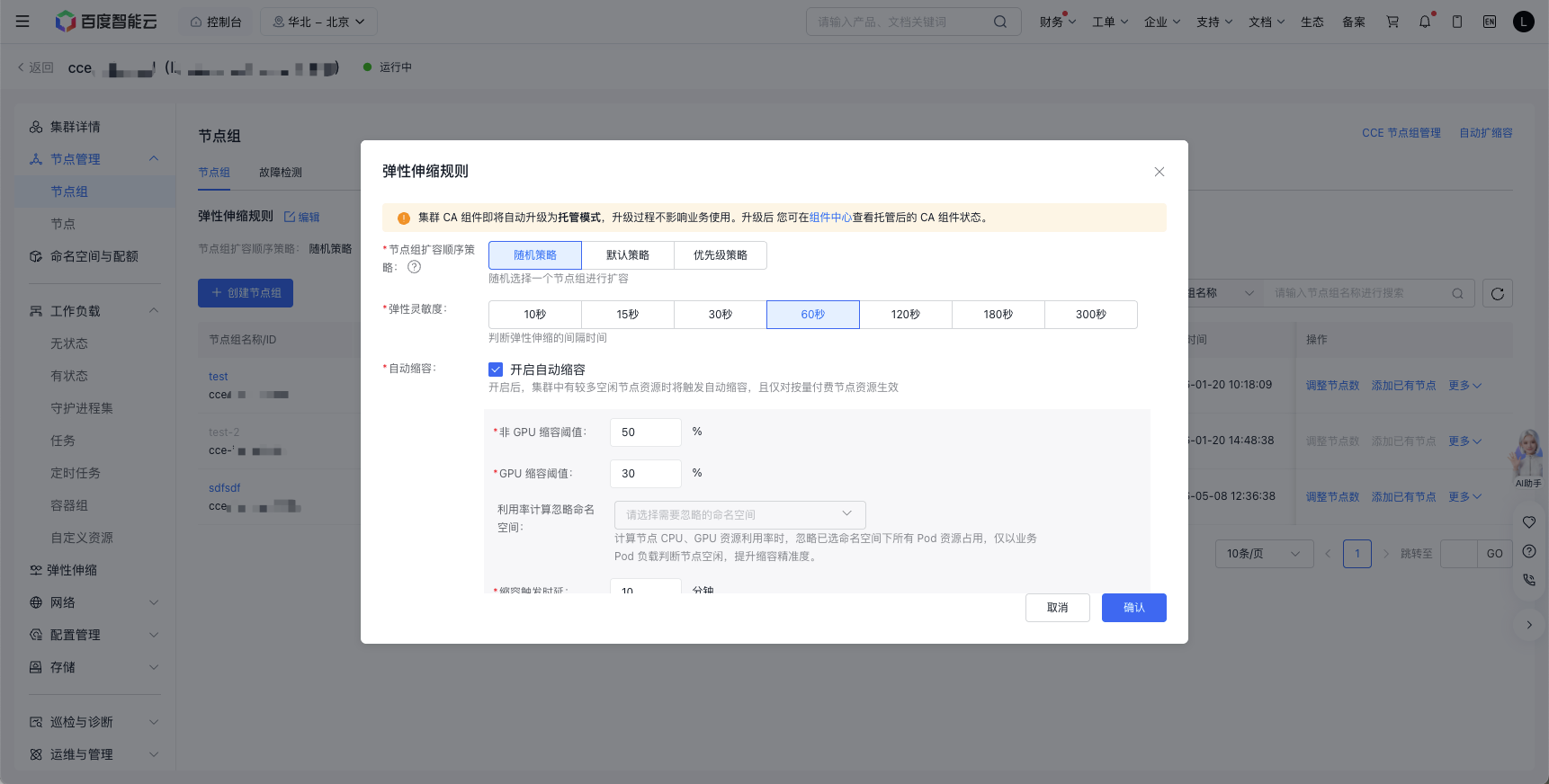

          弹出全局配置框,可以开关自动缩容,配置自动扩缩容参数:

          2020-10-13 18-58-50.png

          上图中扩容算法各选项说明:

          • 随机:当有多个伸缩组可选时,随机选择一个伸缩组进行扩容
          • least-waste:当有多个伸缩组可选时,选择部署完 pending pods 后空闲 CPU 最少的伸缩组
          • most-pods:当有多个伸缩组可选时,选择能够部署最多 pods 的伸缩组
          • priority:当有多个伸缩组可选时,选择优先级最高的伸缩组进行扩容,优先级数值越大越优先

          更详情说明可参考:https://github.com/kubernetes/autoscaler/blob/master/cluster-autoscaler/FAQ.md#what-are-expanders

          伸缩组的优先级可以在如下窗口配置:

          2020-10-13 19-03-52.png

          自动缩容常见问题

          1. 什么情况下触发扩容?
          • 集群中存在因为资源(cpu、内存)不足而处于pending的pod
          • 伸缩组的节点未达到max值
          1. 为什么有时候伸缩组内节点无法缩容至0?
          • 每次修改配置,伸缩组件都会删除、重启,申诉组组件被调度到伸缩组内的节点时,伸缩组内的该节点不会被缩容。(见问题5)
          1. 为什么刚扩容出来的机器满足条件不会被缩容?
          • 刚扩容出的机器会有10分钟的保护时间,过了十分钟后,才会考虑缩容。
          1. 为什么修改配置后没有立刻生效?
          • 修改配置(组配置、缩容配置)后伸缩组件会重启,伸缩组内已经存在的节点会被标识成刚扩容出来的节点,重新等待10分钟(时间可调节)后,节点才会匹配缩容条件。
          1. 为什么符合缩容阈值与缩容时间机器没有被缩容?
          • 首先判断组内的节点数是否达到设定的min
          • 该机器上的pod是否可以调度到其他节点,不能,该机器也不会被缩容
          • 是否设置了该节点为不可缩容("cluster-autoscaler.kubernetes.io/scale-down-disabled": "true")
          • 这个节点是否是刚扩容出来的节点(-scale-down-delay-after-add,默认设置10分钟,意思是刚扩容出来的节点10分钟内不会被判定缩容)
          • 这个组过去3分钟是否出现过扩容失败(--scale-down-delay-after-failure,该参数可设置)
          • 是否设置了--scale-down-delay-after-delete(相邻两次缩容的间隔) 和 --scan-interval(扫描间隔)这两个参数
          1. 如何在集群内查看伸缩组件的状态
          • 查看configMap -》kubectl get configmap cluster-autoscaler-status -n kube-system -o yaml
          • 查看自动伸缩log -》 kubectl logs $(kubectl get pods -n kube-system | grep cluster-autoscaler | awk '{print $1}') -n kube-system -f
          1. 为什么伸缩组件显示的使用率跟我计算的不一样?
          • CCE会对机器资源进行一定的保留,伸缩组件计算的CPU核数与内存数是用户可分配的资源数
          1. 如何调度pod到指定伸缩组?
          • 创建伸缩组时指定伸缩组的label,该伸缩组内的所有节点都有该label,可以通过nodeSelector或者node Affinity调度pod
          1. 如何使用GPU伸缩组?
          • 创建GPU类型的伸缩组,在创建pod时指定requests、limits nvidia.com/gpu: 1 ,指定pod需要的GPU卡数。这里卡数只能是整数。

          注意事项

          • 如果服务无法容忍中断,则不建议使用自动扩缩。因为某些 Pod在缩容时可能在其他节点上重启,可能会导致短暂的中断。
          • 不要直接修改属于伸缩组的节点,处于同一个伸缩组的节点应该具有相同的机器配置(cpu、内存..),相同的label,相同的系统pod。
          • 判断您的账户支持机器实例数是否在符合设置伸缩组的min/max。
          • 创建pod时,指定request字段。
          • 限制伸缩组组件的使用MEM与CPU资源,伸缩组件默认需求内存300m,CPU 0.1 Core, 且未设置资源限制。为保护您的机器资源,如果您的集群规模较大可以带入如下公式,计算伸缩组件配额。 MEM = job_num*10KB + pod_num*25KB + 22MB + node_num * 200KB ;CPU = 0.5 Core ~ 1 Core这里计算的是理想状态下最小需求,当集群有大量pod pending、扩容、缩容时可能会额外需求更多CPU、MEM资源。
