1. 概述

向量化执行引擎是 BMR Spark 内置的查询加速能力，基于 Apache Gluten 与 Velox 构建，把 Spark SQL 的算子计算下沉到 C++ 原生向量化引擎执行。

它完全兼容 Apache Spark API，业务代码与 SQL 无需任何改造；BMR 集群已默认开启，您不需要做额外配置。 对于当前尚未支持的算子、数据类型、文件格式或函数，引擎会自动回退到原生 Spark 执行，结果保持正确。

1.1 支持的版本

BMR 版本	Spark 版本	说明
BMR 3.5.2	Spark 3.3.2	已支持
BMR 3.7.3 及以上	Spark 3.5.5	已支持
其他 BMR 版本	—	暂不提供向量化执行能力

1.2 性能表现

在 256 CU 计算规模、5 TB TPC-DS 数据集下，Spark 3.5.5 开启向量化执行后，整体性能相比基线 提升 3.98 倍。

测试项	说明
计算规模	256 CU
数据集	TPC-DS 5 TB
Spark 版本	3.5.5
对比基线	原生 Spark
整体结果	性能提升 3.98 倍

2. 原理介绍

随着 SSD 与高速网卡的普及，大数据计算的瓶颈已经从 IO 转向 CPU。而 Spark 运行在 JVM 之上， 即使有 Codegen 这类优化，也仍受字节码长度、方法参数个数等限制，难以充分利用现代 CPU 的向量化指令。

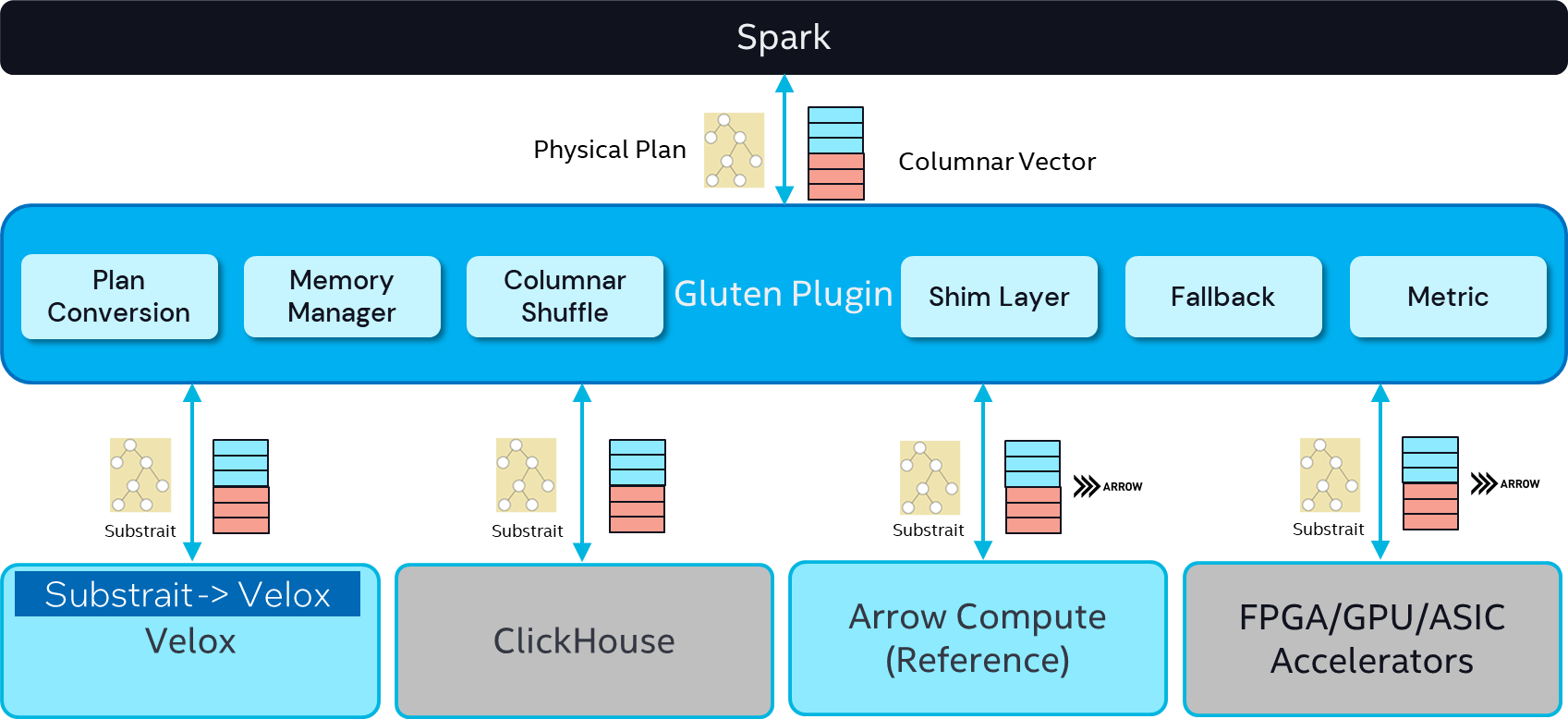

向量化执行引擎的做法是只替换计算部分，不改变 Spark 的架构：SQL 解析、Catalyst 优化、 任务调度、失败重试、整个分布式框架都仍由 Spark 负责；Gluten 在物理计划阶段把可下沉的算子改写为原生算子， 序列化成 Substrait 计划后经 JNI 交给 Velox，由 C++ 引擎完成单个 Task 的实际计算。

性能提升主要来自四个方面：

加速来源	说明
列式批处理与 SIMD	数据以列式批（每批默认 4096 行）在内存中连续存放，单条 CPU 指令可处理多个数据， 同时消除了逐行处理带来的虚函数调用与解释执行开销
原生堆外内存	计算全程在堆外进行，避免 JVM 对象开销与 GC 停顿
原生列式 Shuffle	直接以列式格式落盘与网络传输，省去行列转换和 Java 序列化
延迟物化与过滤下推	过滤条件下推到文件读取层，未命中的列不做解码，减少无效 IO 与计算

3. 使用限制

当查询中出现尚未支持的算子、数据类型、文件格式或函数时，引擎会在生成执行计划的阶段自动把这部分交还给 原生 Spark 执行，这一机制称为回退（Fallback）。回退后结果保持正确，但在向量化与行式执行的交界处需要做行列格式转换， 因此如果一条查询中回退的部分过多，整体耗时可能不优于原生 Spark。建议参考第6章确认作业的实际回退情况。

3.1 功能限制

项目	支持情况	限制说明
文件格式（读）	支持（受限）	仅支持 Parquet、ORC、DWRF。CSV、JSON、Hive 文本表的扫描回退到原生 Spark
文件格式（写）	支持（受限）	仅支持 Parquet。ORC 写入、CREATE TABLE AS SELECT、分桶表写入回退； 不支持 brotli、lzo、lz4raw 压缩编码； BMR 3.5.3（Spark 3.3.2）上原生写入仅覆盖静态分区写入，动态分区写入建议先小范围验证
ANSI 模式	不支持	spark.sql.ansi.enabled=true 时整个执行计划回退到原生 Spark
RDD 作业	不适用	向量化仅作用于 Spark SQL 与 DataFrame API，纯 RDD 编写的作业不受益
Structured Streaming	不支持	流式作业不下沉到原生引擎
Python UDF	支持（受限）	ArrowEvalPython（普通 Pandas UDF）已向量化； AggregateInPandas、MapInPandas、FlatMapGroupsInPandas、 WindowInPandas 这几类分组 Pandas UDF 不下沉
Hive UDF / Scala UDF	支持（受限）	同一个 Project 中只有 UDF 本身回到 JVM 计算，其余表达式仍在原生引擎执行， 不会因为一个 UDF 导致整段回退
正则表达式	支持（受限）	模式串必须是常量；含 lookahead / lookbehind 的模式回退到原生 Spark。 s 的匹配范围与原生 Spark 略有差异，见本文3.2节
大小写敏感	不支持	开启 spark.sql.caseSensitive=true 时没有回退保护，结果可能与原生 Spark 不一致， 建议保持该参数默认关闭
approx_count_distinct	支持（受限）	采用与原生 Spark 不同的 HyperLogLog 实现，sketch 二进制格式不互通， 不能跨引擎读写 sketch 中间结果
JSON 字符串格式	支持（受限）	JSON 函数只接受双引号字符串，单引号内容会得到非预期结果； get_json_object 对 [*] 形式的路径返回 null
Iceberg	支持（受限）	读取已支持；原生写入默认关闭，写入走原生 Spark 路径；含 equality-delete 文件的表读取回退

3.2 结果差异与精度说明

以下差异不会触发回退、不会报错。表中的样例与两侧输出全部取自引擎自带的回归测试基线 （与 Spark 3.5 官方预期结果逐条比对得出），可直接复现。

精度量级：已确认的数值差异全部出现在 double 类型的浮点聚合上， 差异位于第 16～17 位有效数字，量级为 1 个 ULP（浮点最小精度单位）。 测试基线中未发现 Decimal 类型的结果差异，整型的 sum、count、 avg 也未出现差异。若作业对浮点一致性敏感，可将 spark.gluten.sql.columnar.backend.velox.floatingPointMode 设为 strict， 该模式会关闭 sum(float/double) 与 avg(float/double) 的部分聚合刷写。

类别	场景与样例	原生 Spark	向量化引擎	说明
精度问题	corr 完全相关时不返回精确 1.0
SELECT corr(DISTINCT x, y)FROM (VALUES (1,1),(2,2),(2,2)) t(x,y)	1.0	0.9999999999999999	不要对 corr 结果做等值判断，改用误差范围比较
精度问题	统计类聚合末位差异
SELECT stddev(a) FROM testData	0.8997354108424372	0.8997354108424375	variance、skewness、kurtosis 属于同类。同一组数据上 skewness 为 -0.2723801058145729 与 -0.27238010581457284
精度问题	线性回归函数末位差异
SELECT regr_sxx(y, x) FROM testRegression	288.6666666666667	288.66666666666663	regr_r2（0.997690531177829 与 0.9976905311778291）、 regr_slope（0.9988445981121533 与 0.9988445981121532）属于同类
算法实现问题	相同 seed 的随机序列不同
SELECT rand(0)	0.7604953758285915	0.5488135024422883	两者伪随机数实现不同。依赖固定 seed 复现抽样、随机打散或分流的作业会得到不同的行集合； 需要严格复现时请关闭向量化执行

4. 适用范围

以下支持范围基于 Spark 3.3.2 与 Spark 3.5.5。未列出的格式、类型、算子与函数会回退到原生 Spark 执行。

4.1 存储格式

数据格式

格式	读取	说明
Parquet	支持	推荐格式。开启 mergeSchema 或读取加密文件时回退
ORC	支持	不支持数组中嵌套结构体或数组、Map 的键为结构体、Map 的值为数组、以及 Timestamp 列； char(n) 类型列默认回退
DWRF	支持	—
CSV / JSON / 文本	不支持	扫描阶段回退到原生 Spark

表格式

表格式	读取	写入	说明
Hive	支持	支持	写入要求输出格式为 Parquet
Iceberg	支持	不支持	原生写入默认关闭，写入走原生 Spark；含 equality-delete 文件的表读取回退
Paimon	支持	不支持	—

存储介质

介质	访问方式
HDFS	原生支持，无需额外配置
BOS	通过 S3 兼容协议访问，配置沿用 spark.hadoop.fs.s3a.* 系列参数

4.2 数据类型

支持情况	数据类型
支持	Boolean、Byte（TinyInt）、Short（SmallInt）、Int、 Long（BigInt）、Float、Double、Decimal（精度与小数位上限 38）、 String、Binary、Date、Timestamp， 以及 Array、Map、Struct 嵌套类型
不支持	TimestampNTZ（不带时区的时间戳）、Interval Day To Second、 CalendarInterval、用户自定义类型（UDT）、Variant
特殊限制	聚合算子的分组列与聚合列不支持 Map 类型； 查询的输入或输出中只要包含 TimestampNTZ，相关算子即整体回退； Decimal 与 Timestamp 之间的相互转换不支持

4.3 算子

类型	支持	不支持
数据源	FileSourceScanExec、HiveTableScanExec、BatchScanExec、 InMemoryTableScanExec、RDDScanExec、RangeExec	—
数据写入	DataWritingCommandExec、WriteFilesExec3.5、 AppendDataExec、ReplaceDataExec、OverwriteByExpressionExec、 OverwritePartitionsDynamicExec、WriteToDataSourceV2Exec	—
通用	ProjectExec、FilterExec、SortExec、UnionExec、 CoalesceExec、ExpandExec、GenerateExec	SampleExec（默认关闭）
聚合	HashAggregateExec、ObjectHashAggregateExec、SortAggregateExec	—
关联	BroadcastHashJoinExec、ShuffledHashJoinExec、SortMergeJoinExec、 BroadcastNestedLoopJoinExec、CartesianProductExec	—
窗口	WindowExec、WindowGroupLimitExec3.5	—
数据交换	ShuffleExchangeExec、BroadcastExchangeExec、SubqueryBroadcastExec	—
限流	GlobalLimitExec、LocalLimitExec、TakeOrderedAndProjectExec、 CollectLimitExec、CollectTailExec	带 OFFSET 的排序取前 N 回退
Python UDF	ArrowEvalPythonExec、BatchEvalPythonExec	AggregateInPandasExec、MapInPandasExec、 FlatMapGroupsInPandasExec、WindowInPandasExec

算子使用条件

算子	条件与限制
带 3.5 标记的算子	由 Spark 3.4 / 3.5 引入，仅在 BMR 3.7.3 及以上（Spark 3.5.5）存在
数据写入算子	原生写入仅支持 Parquet；ORC 写入、CREATE TABLE AS SELECT、分桶表写入回退到原生 Spark， 详见 第3章
SortMergeJoinExec	支持 Inner、LeftOuter、RightOuter、LeftSemi、LeftAnti；不支持 cross join 与 existence join
BroadcastNestedLoopJoinExec	支持 Inner、LeftOuter、RightOuter、ExistenceJoin；LeftOuter 不能广播左表，RightOuter 不能广播右表
GenerateExec	支持 explode、posexplode、inline、json_tuple、stack
WindowGroupLimitExec	窗口 Top-N 下推，仅支持 row_number、rank、dense_rank
InMemoryTableScanExec	缓存表以列式格式存储；表结构含不支持的类型时自动降级为原生 Spark 缓存格式
FilterExec、ProjectExec	单个算子中嵌套表达式数量达到 50 时回退
SampleExec	默认关闭，始终回退到原生 Spark

4.4 函数

下表以 Spark 3.3.2 的内建函数清单为基准统计，这部分函数在两个 BMR 版本上都可用： 标量函数 323 个中支持 252 个、不支持 71 个；聚合函数 50 个中支持 45 个、不支持 5 个； 窗口函数 9 个与生成器函数 7 个全部支持。支持的函数中有一部分带使用条件，在表中以 * 标出。

带 3.5 标记的函数是 Spark 3.4 / 3.5 新增的，仅在 BMR 3.7.3 及以上（Spark 3.5.5）可用， BMR 3.5.3（Spark 3.3.2）本身不提供这些函数。把这部分计入后，Spark 3.5.5 上标量函数支持 268 个、不支持 88 个， 聚合函数支持 52 个、不支持 10 个。

类别	支持	不支持
数组函数	array、array_append3.5、array_compact3.5、array_contains、array_distinct、array_except、array_insert3.5、array_intersect、array_join、array_max、array_min、array_position、array_prepend3.5、array_remove、array_repeat、array_union、arrays_overlap、arrays_zip、flatten、get、shuffle、slice、sort_array	sequence
集合函数	array_size、cardinality、concat、reverse、size	—
位运算函数	&、|、^、~、bit_count、bit_get、getbit、shiftright
条件函数	coalesce、if、ifnull、nanvl、nullif、nvl、nvl2、when	—
类型转换函数	bigint、binary、boolean、cast、date、decimal、double、float、int、smallint、string、timestamp、tinyint	—
谓词函数	!、<、<>、>、and、between、case、ilike、isnan、isnotnull、isnull、like、not、or、in、regexp、regexp_like、rlike**	—
哈希函数	crc32、hash、md5、sha、sha1、sha2、xxhash64	—
Map 函数	element_at、map_contains_key、map_entries、map_keys、map_values、map、map_concat、str_to_map*	map_from_arrays、map_from_entries、try_element_at
结构体函数	named_struct、struct	—
高阶函数	aggregate、array_sort、exists、filter、forall、map_filter、map_zip_with、reduce3.5、transform、transform_keys、transform_values、zip_with	—
数学函数	%、*、+、/、abs、acos、acosh、asin、asinh、atan、atan2、atanh、bin、cbrt、conv、cos、cosh、cot、csc、degrees、div、e、exp、expm1、factorial、greatest、hex、hypot、least、log、log10、log1p、log2、mod、negative、pi、pmod、positive、pow、power、rand、random、rint、round、sec、shiftleft、sign、signum、sinh、sqrt、unhex、width_bucket、ceil、ceiling、floor、try_add**	bround、ln、radians、randn、sin、tan、tanh、try_divide、try_multiply、try_subtract
字符串函数	ascii、bit_length、btrim、char、char_length、character_length、chr、concat_ws、find_in_set、initcap、instr、lcase、left、len3.5、length、levenshtein、locate、lower、ltrim、luhn_check3.5、mask3.5、overlay、position、repeat、replace、right、rtrim、soundex、split、split_part、substring_index、translate、trim、ucase、upper、substr、substring、contains、endswith、startswith、lpad、rpad、regexp_extract、regexp_extract_all、regexp_replace、base64、unbase64**	elt、encode、format_number、format_string、octet_length、printf、regexp_count3.5、regexp_instr3.5、regexp_substr3.5、sentences、space、to_binary、to_char3.5、to_number、to_varchar3.5、try_to_binary、try_to_number
日期与时间函数	add_months、date_add、date_diff3.5、date_format、date_from_unix_date、date_sub、date_trunc、dateadd3.5、datediff、day、dayofmonth、dayofweek、dayofyear、extract、from_unixtime、from_utc_timestamp、hour、last_day、make_date、make_timestamp、make_ym_interval、minute、month、months_between、next_day、quarter、second、timestamp_micros、timestamp_millis、to_utc_timestamp、trunc、unix_date、unix_micros、unix_millis、unix_seconds、unix_timestamp、weekday、weekofyear、year、timestamp_seconds、to_unix_timestamp**	convert_timezone、date_part、datepart3.5、make_dt_interval、make_interval、make_timestamp_ltz、make_timestamp_ntz、session_window、to_timestamp_ltz、to_timestamp_ntz、try_to_timestamp3.5、window、window_time3.5
JSON 函数	get_json_object、json_array_length、json_object_keys、json_tuple、from_json、to_json**	schema_of_json
URL 函数	url_decode3.5、url_encode3.5	parse_url
CSV 函数	—	from_csv、schema_of_csv、to_csv
XML 函数	—	xpath、xpath_boolean、xpath_double、xpath_float、xpath_int、xpath_long、xpath_number、xpath_short、xpath_string
其他函数	assert_true、equal_null3.5、spark_partition_id、uuid、version、|
聚合函数	any、any_value3.5、approx_count_distinct、array_agg、avg、bit_and、bit_or、bit_xor、bool_and、bool_or、collect_list、collect_set、corr、count、count_if、covar_pop、covar_samp、every、first、first_value、grouping、grouping_id、kurtosis、last、last_value、max、max_by、mean、median3.5、min、min_by、regr_avgx、regr_avgy、regr_count、regr_intercept3.5、regr_r2、regr_slope3.5、regr_sxx3.5、regr_sxy3.5、regr_syy3.5、skewness、some、std、stddev、stddev_pop、stddev_samp、sum、try_avg、var_pop、var_samp、variance、try_sum*	approx_percentile、bitmap_construct_agg3.5、bitmap_or_agg3.5、count_min_sketch、histogram_numeric、hll_sketch_agg3.5、hll_union_agg3.5、mode3.5、percentile、percentile_approx
窗口函数	cume_dist、dense_rank、lag、lead、nth_value、ntile、percent_rank、rank、row_number	—
生成器函数	explode、explode_outer、inline、inline_outer、posexplode、posexplode_outer、stack	—

5. 开启与关闭

5.1 默认已开启

BMR 集群已在 spark-defaults.conf 中预置以下配置，向量化执行默认生效，您无需做任何操作。

配置项	值
spark.plugins	org.apache.gluten.GlutenPlugin
spark.shuffle.manager	org.apache.spark.shuffle.sort.ColumnarShuffleManager
spark.memory.offHeap.enabled	true
spark.memory.offHeap.size	按 5.2 设置

前两项是引擎的加载入口，不建议修改。如需关闭向量化执行，请使用5.3节的开关，而不是删除这两项配置。

5.2 内存配置建议

向量化执行的计算过程全部在堆外内存进行，因此需要为 Executor 配置堆外内存。推荐比例为 每 1 个 CPU 核配置 1 GB executor.memory 与 2 GB offHeap.size。

此外，spark.executor.memoryOverhead 若未显式设置，会被自动调整为 max(0.3 × offHeap.size, 384 MiB)。做容量规划时需要把这部分一并算入，否则容易因为 Executor 总内存超出申请值而被 YARN 终止。

Executor 核数	spark.executor.memory	spark.memory.offHeap.size	自动调整的 memoryOverhead	单 Executor 实际占用
2	2 GB	4 GB	1.2 GB	约 7.2 GB
4	4 GB	8 GB	2.4 GB	约 14.4 GB
8	8 GB	16 GB	4.8 GB	约 28.8 GB

注意：spark.memory.offHeap.enabled 为 false，或 spark.memory.offHeap.size 小于 1 MB 时，作业会在 Driver 启动阶段直接失败。 如果您需要完全不使用堆外内存，请先按5.3节关闭向量化执行。

5.3 关闭方式

关闭后对应部分回落到原生 Spark 的行式执行，查询结果不变。三种生效途径任选其一：

途径	生效范围	操作
修改集群配置	集群上所有作业	在控制台的配置管理中修改 spark-defaults.conf，添加或调整对应配置项
提交作业时覆盖	仅本次作业	spark-submit --conf spark.gluten.enabled=false ...
会话中动态设置	仅当前会话	在 spark-sql 中执行 SET spark.gluten.enabled=false;

可用开关

配置项	默认值	作用
spark.gluten.enabled	true	总开关。设为 false 后整个作业完全使用原生 Spark 执行
spark.plugins	org.apache.gluten.GlutenPlugin	向量化引擎加载Plugin。移除配置后可彻底关闭向量化引擎初始化

6. 查看回退信息

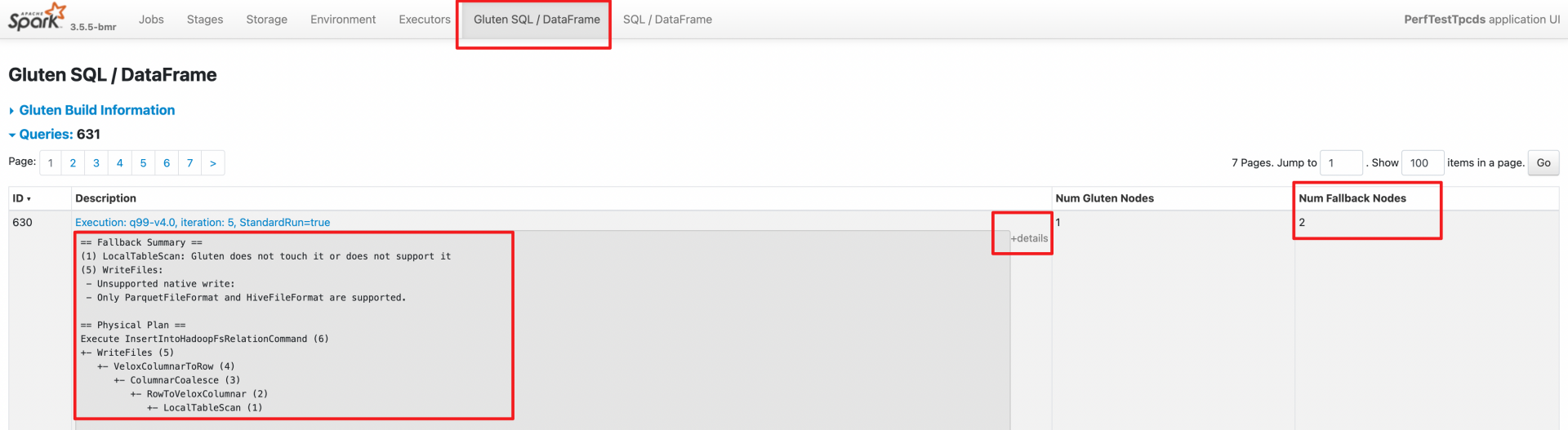

作业是否真正走了向量化执行、哪些算子发生了回退，都可以在 Spark UI 中直接查看，无需额外配置或改代码。 打开 Spark UI 后切换到 Gluten SQL / DataFrame 页签即可。

页面元素	含义
Num Gluten Nodes	该查询中成功下沉到原生引擎执行的算子数量，数值越大说明向量化覆盖越充分
Num Fallback Nodes	回退到原生 Spark 执行的算子数量，为 0 表示全程向量化
+details 展开	显示 == Fallback Summary == 块，逐行给出 (算子编号) 算子名: 回退原因； 若该查询全程向量化，则显示 No fallback nodes
页签内的版本信息	展示当前使用的 Apache Gluten 与 Velox 版本

如果发现回退节点数偏多，可结合第3章的限制清单排查原因，常见情况是表使用了 CSV / JSON / 文本格式、查询开启了 ANSI 模式、或使用了尚未支持的函数。
