使用OpenVPN访问集群
更新时间:2021-11-26
使用BMR集群的VPN服务,需配置OpenVPN Client,本章介绍在Mac OS X、Linux和Windows操作系统上配置OpenVPN Client的过程。
Mac OS X
以Mac OS X(10.11.2)为例。具体操作如下:
- 下载Tunnelblick的安装文件。官方网址:https://github.com/Tunnelblick/Tunnelblick/releases/tag/v3.8.0。下载地址:https://bmr.bj.bcebos.com/tools/openvpn/mac/Tunnelblick_3.8.0_build_5370.dmg。
- 安装Tunnelblick工具。选择默认安装即可。

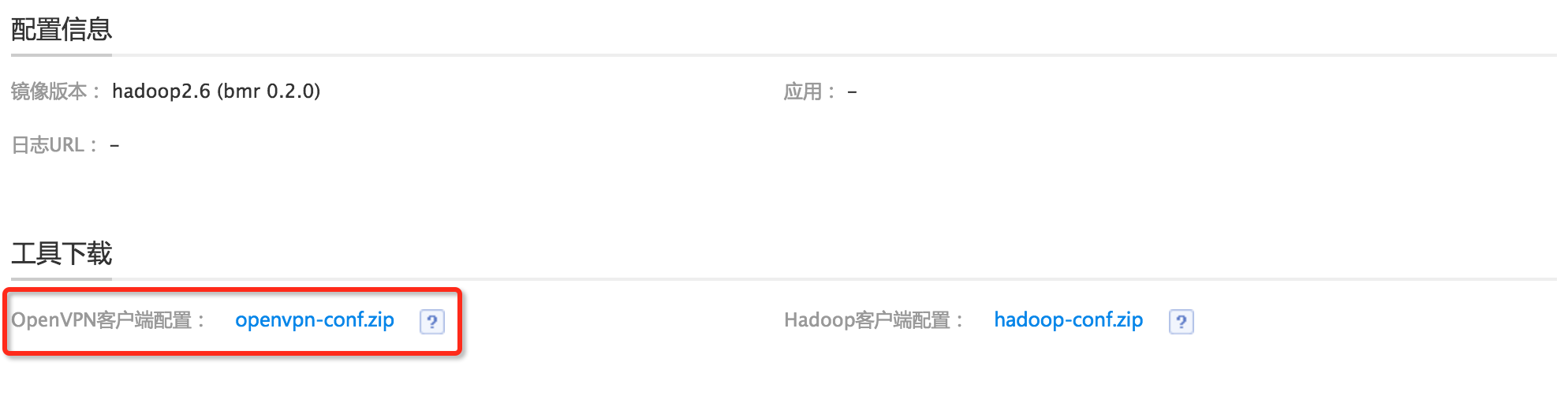

- 下载OpenVPN Client配置文件。登录控制台,选择“产品服务->MapReduce-集群列表”,进入集群列表页,点击集群名称进入集群详情页,在“工具下载”区点击下载“openvpn-conf.zip”。
- 解压“openvpn-conf.zip”文件后,进入目录“openvpn-conf/client/”,双击“client.ovpn”后,Tunnelblick启动安装OpenVPN Client配置,如下图所示,请选择分享配置给“所有用户”或“只是我”。
- Tunnelblick完成OpenVPN Client的配置安装后,点击右下角的"连接"即可。
- 打开浏览器,可使用Master结点的内网IP访问集群服务,请在集群详情页的“节点信息”区获取内网IP。
Linux(centos6.5)
以Centos 6.5为例。
准备
安装lzo和libpam:
# 下载lzo源码包,下载地址:http://bmr.bj.bcebos.com/tools/openvpn/linux/lzo-2.09.tar.gz
tar zxf lzo-2.09.tar.gz
cd lzo-2.09
./configure
make
make install
# 下载libpam源码包,下载地址:http://bmr.bj.bcebos.com/tools/openvpn/linux/Linux-PAM-1.2.1.tar.bz2
tar xvf Linux-PAM-1.2.1.tar.bz2
cd Linux-PAM-1.2.1
./configure
make
make install
通过yum安装OpenVPN Client
- 下载并安装OpenVPN。执行命令
yum install openvpn
。 - 下载OpenVPN Client配置文件并解压。登录控制台,选择“产品服务->MapReduce-集群列表”,进入集群列表页,点击集群名称进入集群详情页,在“工具下载”区点击下载“openvpn-conf.zip”并解压。
-
复制“openvpn-conf/client/”目录下的所有文件至OpenVPN的安装目录“/etc/openvpn”。命令如下:
cp client/* /etc/openvpn service openvpn start
源码安装OpenVPN Client
- 下载OpenVPN源码。源码下载地址:http://bmr.bj.bcebos.com/tools/openvpn/linux/openvpn-2.3.10.tar.gz。
- 解压并安装。命令如下: tar zxf openvpn-2.3.10.tar.gz cd openvpn-2.3.10 ./configure # 若是非root用户,请加入--prefix来指定安装路径 make make install
- 下载OpenVPN Client配置文件并解压。登录控制台,选择“产品服务->MapReduce-集群列表”,进入集群列表页,点击集群名称进入集群详情页,在“工具下载”区点击下载“openvpn-conf.zip”,下载后解压。
-
进入OpenVPN Client目录,启动OpenVPN。命令如下:
cd openvpn-conf/client /usr/sbin/openvpn --config client.conf # 若是非root用户,请使用sudo
Windows
以Windows 7(64bit)为例。
- 下载并安装OpenVPN。打开http://bmr.bj.bcebos.com/tools/openvpn/windows/openvpn-install-2.3.10-I002-x86_64.exe,下载后安装,选择默认安装即可。
- 下载OpenVPN Client配置文件。登录控制台,选择“产品服务->MapReduce-集群列表”,进入集群列表页,点击集群名称进入集群详情页,在“工具下载”区点击下载“openvpn-conf.zip”。
- 解压“openvpn-conf.zip”文件后,复制“openvpn-conf/client/”目录下的所有文件至OpenVPN的安装目录“OpenVPN\config”内。
- 在OpenVPN的安装目录中打开程序“openvpnserv.exe”,自动连接OpenVPN Server,如下图所示:
