概述

本文档介绍 VPN 网关 NAT 规则的配置方式。网络地址转换（NAT）是混合云场景中解决 IP 地址冲突的常用方案。VPN 网关支持云端 SNAT、IDC 端 SNAT、IDC 端 DNAT 以及云端 DNAT 四种规则，可有效化解地址冲突，隐藏真实 IP，满足安全合规要求。

前提条件

• 已创建状态可用的 IPsec VPN 网关。
• 账号状态正常，并具备查看和配置 VPN 网关的权限。
• 已确认待映射的原 IP、映射 IP、协议、端口等配置信息。

云端SNAT

云端私网中的原始IP映射为新IP，并以该新IP与VPN对端通信，用于解决两端内网地址冲突问题。

配置方式

1. 登录百度智能云控制台，进入 私有网络 VPC->网络连接->VPN 网关->VPN 网关 页面。。
2. 点击目标 IPsec VPN 网关名称，进入网关详情页。
3. 点击 【云端 SNAT】。
4. 点击 【添加规则】。
5. 配置云端 SNAT 规则参数。

配置项	说明
原IP	云上需要被映射的IP地址(云上设备访问本地IDC时的源IP地址)
映射IP	目标映射IP地址
描述	规则描述

6. 确认配置无误后，提交规则。

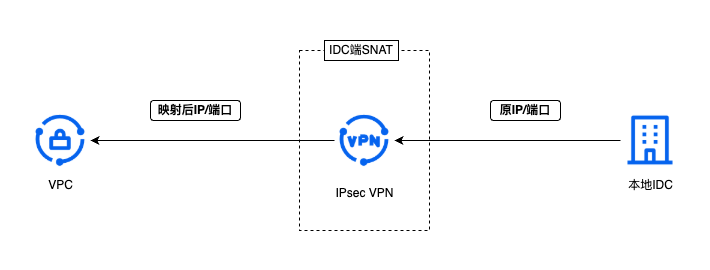

IDC 端 SNAT

IDC 私网中的原始 IP 映射为新 IP，并以该新 IP 与 VPN 对端通信，用于解决两端内网地址冲突问题。

1. 登录百度智能云控制台，进入 **私有网络 VPC->网络连接->VPN 网关->VPN 网关 页面。
2. 点击目标 IPsec VPN 网关名称，进入网关详情页。
3. 点击 【IDC 端 SNAT】。
4. 点击 【添加规则】。
5. 配置 IDC 端 SNAT 规则参数。

配置项	说明
原IP	本地IDC需要被映射的IP地址(本地IDC设备访问云上时的源IP地址)
映射IP	目标映射IP地址
描述	规则描述

6. 确认配置无误后，提交规则。

云端DNAT

云端 DNAT 支持修改云上访问 IDC 流量的目标 IP 和端口，使 IDC 侧无需暴露真实地址即可被云上正常访问。

配置方式

1. 登录百度智能云控制台，进入 私有网络 VPC->网络连接->VPN 网关->VPN 网关 页面。
2. 点击目标 IPsec VPN 网关名称，进入网关详情页。
3. 点击 【云端 DNAT】。
4. 点击 【添加规则】。
5. 配置云端 DNAT 规则参数。

配置项	说明
协议	选择规则匹配的协议，TCP/UDP
原IP端口	云上需要被映射的IP地址和端口号(云上设备访问IDC时的目的IP地址和端口)
映射IP端口	目标映射IP地址和端口号
源IP	匹配该规则流量的源地址(不指定源IP时，默认云端全部源IP)
描述	规则描述

6. 确认配置无误后，提交规则。

IDC端DNAT

IDC端DNAT支持修改IDC访问云上流量的目标IP和端口，使云上无需暴露真实地址即可被IDC侧正常访问。

1. 登录百度智能云控制台，进入 私有网络 VPC->网络连接->VPN 网关->VPN 网关 页面。
2. 点击目标 IPsec VPN 网关名称，进入网关详情页。
3. 点击 【IDC 端 DNAT】。
4. 点击 【添加规则】。
5. 配置 IDC 端 DNAT 规则参数。

配置项	说明
协议	选择规则匹配的协议，TCP/UDP
原IP端口	IDC侧需要被映射的IP地址和端口号(IDC侧设备访问云上时的目的IP地址和端口)
映射IP端口	目标映射IP地址和端口号
源IP	匹配该规则流量的源地址(不指定源IP时，默认IDC侧全部源IP)
描述	规则描述

6. 确认配置无误后，提交规则。
