概述

私网NAT通过转换云服务地址，解决地址冲突网络互访和指定地址访问诉求。

应用场景：

• IDC与云端VPC的实例互访地址冲突。
• 云上跨VPC（同region或跨region）地址冲突。
• 使用特定IP访问需求。

私网NAT网关为 VPC 内的云服务器提供访问外部私有网络的能力，也支持云服务器实例对外提供私网访问服务。

说明：

• 在配置SNAT条目前，请确保私网NAT网关所在的VPC中已经添加了私网NAT路由。
• 私网NAT网关，必须配置SNAT规则，才能实现通过私网NAT网关访问外部私有网络。

私网NAT网关支持SNAT和DNAT功能：

• SNAT：源网络地址转换，为VPC内的云服务器提供访问外部私有网络代理服务。
• DNAT：目的网络地址转换，将私网NAT IP地址映射给云服务实例使用，使云服务实例能够对外提供私网访问服务，支持IP映射和端口映射。

配额与限制

增强型私网NAT网关按容量单位CU衡量私网NAT网关的性能，一个CU的性能参数：

• 新建连接数（cps）：1000个/秒
• 并发连接数（conns）：10000个
• 转发能力（bps）：1Gbps

配置前您需要了解：

• 同一个NAT IP可以同时既用于SNAT又用于DNAT。

• 新建SNAT和DNAT规则时需要注意：

  • 新建SNAT规则的时候，源网段不能与NAT IP冲突，不能与其他SNAT已有的源网段冲突。
  • 新建DNAT时，内网IP地址只支持IP，不支持网段；内网IP不能与NAT IP相同；内网IP不能与其他DNAT已有的内网IP冲突。
  • DNAT的全端口模式不能和具体端口模式共用同一个NAT IP。

配置项	默认配额大小
一个用户最多可创建私网NAT数量	50个
一个VPC能创建私网NAT	3个
一个私网NAT网关支持NAT IP 地址段条目的数量	50个，可调整
一个NAT IP地址段中支持的NAT IP地址数量	50个，可调整
一个私网NAT实例可创建DNAT规则数量	50个
一个私网NAT实例可创建SNAT规则数量	50个
一个SNAT条目支持关联的NAT IP地址数量	50个，可调整

操作流程

步骤一：创建私网NAT网关

步骤二：配置私网NAT网关（创建NAT IP地址段、创建NAT IP地址、创建SNAT规则、创建DNAT规则）

步骤三：配置VPC路由

步骤四：查看监控

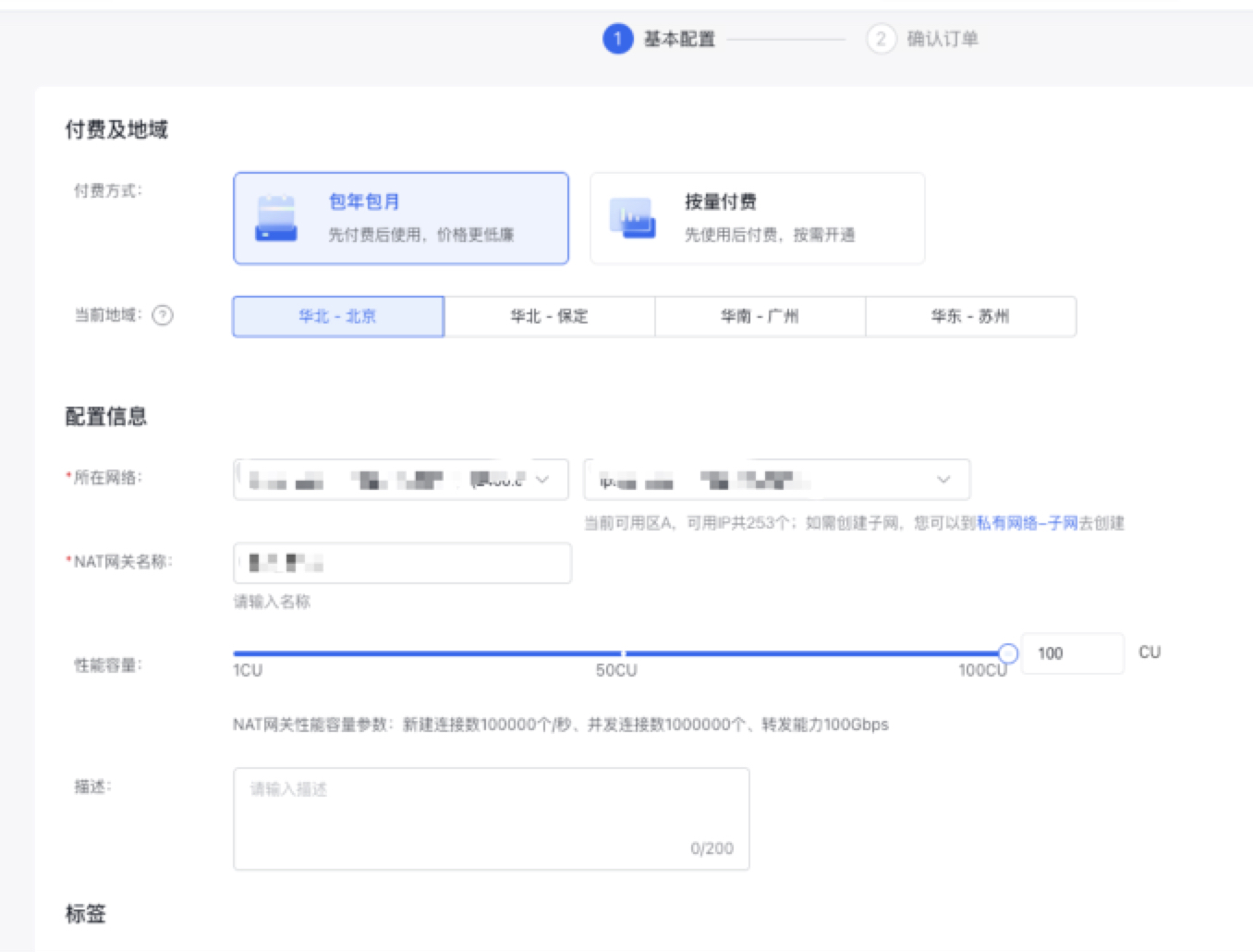

创建私网NAT网关

1. 在VPC实例列表页，选择已创建的VPC实例，点击进入详情页面。如果您需要在非默认VPC中创建NAT网关，首先需要在该VPC中创建一个子网。
2. 导航栏选择“网络连接->NAT网关->私网NAT”，点击“创建 NAT网关”按键。

3. 填写下列配置信息：

配置项	说明
付费方式	选择预付费或后付费
当前地域	支持北京、南京、苏州，通过左上角区域进行切换
所在网络	选择所在网络和子网
NAT网关名称	用户自定义NAT网关名称
性能容量	选择NAT网关性能容量
描述	编辑NAT网关相关描述信息
资源分组	选择资源分组
购买时长	选择购买时长
自动续费	选择是否自动续费

创建NAT IP地址段

1. 点击NAT实例名称进入NAT实例详情页，在左侧导航栏选择【NAT IP】，进入NAT IP地址段创建页
2. NAT IP地址段列表，创建私网NAT实例时会绑定一个默认NAT IP地址段，同时也可以新建NAT IP地址段。
3. 点击地址段列表旁边的添加键，填写下列配置信息：

配置项	说明
名称	用户自定义条目名称，1-65个字符
地址段	即选择一个子网，且该子网为私网NAT关联VPC的子网或VPC的辅助网段。

创建NAT IP地址

1. 击NAT实例名称进入NAT实例详情页，在左侧导航栏选择【NAT IP】进入NAT IP创建页。
2. 默认地址段中会自动创建一个默认NAT IP，同时也可以新建NAT IP。
3. 点击【创建NAT IP】支持输入NAT IP个数随机分配NAT IP或者手动分配NAT IP。
4. 填写下列配置信息：

配置项	说明
地址段	选择默认地址段或者新建的地址段。
分配方式	随机分配或者手动分配。手动分配需要用户手动输入NAT IP，可输入IP的个数最大10个，每行仅支持输入一个IP，如需输入多个IP，请换行输入。
NAT IP	输入需要随机分配的NAT IP的个数。

5. 默认NAT IP不支持删除；自定义创建的NAT IP若关联了SNAT或DNAT规则，则NAT IP不可删除，如需删除请解除关联。

配置SNAT表

1. 点击NAT实例名称或点击操作中的“设置SNAT“进入SNAT表页面。
2. 点击SNAT列表上方的“添加SNAT条目“，出现添加SNAT条目弹框。
3. 填写下列配置信息：

配置项	说明
规则名称	用户自定义条目名称，1-65个字符
源网段	该网段下的云服务资源实例将通过SNAT功能进行目标网段的访问。说明：与NAT IP网段不能重叠，如冲突建议用辅助网段
NAT IP	输入需要随机分配的NAT IP的个数。

4. 点击“确认”，完成SNAT条目的添加。

配置DNAT表

1. 点击NAT实例名称或点击操作中的“设置DNAT“进入DNAT表页面。
2. 点击DNAT列表上方的“添加DNAT条目“，出现添加DNAT条目弹框。
3. 填写下列配置信息：

配置项	说明
名称	用户自定义条目名称， 0-32个字符
私网IP地址	支持用户自定义输入一个IP。但是该网段需跟NAT IP网段不重叠。
NAT IP	下拉框选择已创建的NAT IP，单选。
协议	全部协议、TCP、UDP。
私网IP端口	取值：全部协议（前端显示为ALL）、TCP或UDP（前端显示为输入框，取值范围：1-65535,并支持端口区间）。
NAT IP端口	取值：全部协议（前端显示为ALL）、TCP或UDP（前端显示为输入框，取值范围：1-65535,并支持端口区间）。

配置NAT路由

1. 导航栏选择“路由表”，点击路由表名称进入详情页。
2. 点击“添加路由”。

• 源网段 ：NAT规则转前的地址或网段
• 输入目标网段：访问目的的IDC或者VPC的网段。说明：不支持0.0.0.0/0。
• 路由类型：选择“NAT网关”
• 下一跳实例：选择已创建的NAT网关ID。源网段中访问目标网段的流量的下一跳将全部指向该NAT网关实例。

3. 点击“确定”，完成路由器配置。

性能容量变配

1. 进入私网NAT实例列表页，点击目标私网NAT实例的操作选栏的【更多】选项，点击【性能容量变配】。

2. 在【变更配置】部分输入需要提升至多少CU。
3. 点击确认订单完成性能容量变配。

查看监控

1. 登录管理控制台，选择"产品服务 >私有网络VPC"，在左侧导航栏中选择NAT网关，进入NAT网关实例列表。
2. 选择实例后面的"监控"，页面右侧出现监控浮窗。
3. 点击"查看更多"，进入实例详情页面的监控。
4. 可以查看NAT网关监控信息和后端服务器监控信息。

5. 在监控页面点击“报警详情”进入报警策略配置页面，可以管理NAT网关的报警策略，详细操作步骤请见BCM管理报警。

   说明：

   • 后端服务器数量少于10个时，默认展示所有后端服务器监控信息。用户可自定义选择需要展示的后端服务器监控信息，最多可选10个。

NAT网关支持TOPN统计

TOPN: 您可在选择时间范围、统计方式、监控项后，开启显示TOP功能并点击最左侧的刷新按钮，此时系统根据您的选择，自动展示流量占比排名前10的后端服务器实例ID及IP。统计方式： 平均值、最大值、最小值、和值。监控项：入流量、出流量、入带宽、出带宽、入包速率、出包速率、连接数。登录百度智能云【管理控制台】，选择【产品服务】--【网络】--【私有网络VPC】,在左侧导航栏中选择NAT网关，点击NAT网关实例名称，左侧导航栏选择监控，并查看“后端服务器监控信息”。

说明：

• NAT网关状态为“运行中”，并且SNAT或DNAT状态为“可用”；
• 必须有网络流量经过NAT网关转换；
• 点刷新按钮后，流量图有延时，需等待大概3分钟左右后显示。
• 3天之内必须有数据，最大可以查询时间范围为30天。
• 系统支持以下三种时间选择方式： - 查询时间范围小于1小时（1-59分钟）,例如：20：00发起一个查询任务，只能查18：56-19：55数据。 - 查询范围大于1小时，需要按1h整数倍数查，查询范围为1-12h。例如：20：00发起一个查询任务，查时间范围为1-12小时，只能查19:00前的数据。 - 查询范围大于1小时，且非整数倍的，可以结合查询时间范围小于1小时（1-59分钟）来解决查询1小时内的数据。
