CCE通过CSI挂载与卸载（极速型L3）

更新时间：2026-09-08

适用范围

本文介绍如何在CCE中通过CSI使用PFS极速型L3（PFS L3）。

前提条件

已创建PFS极速型L3文件系统和挂载点，创建方式请参考：快速入门（极速型L3）。
已创建CCE集群，创建方式请参考：创建集群。

安装步骤

安装PFS L3 CSI插件

登录百度智能云容器引擎CCE控制台。
依次点击 "集群管理 -> 集群列表"，选择要安装插件的目标CCE集群。

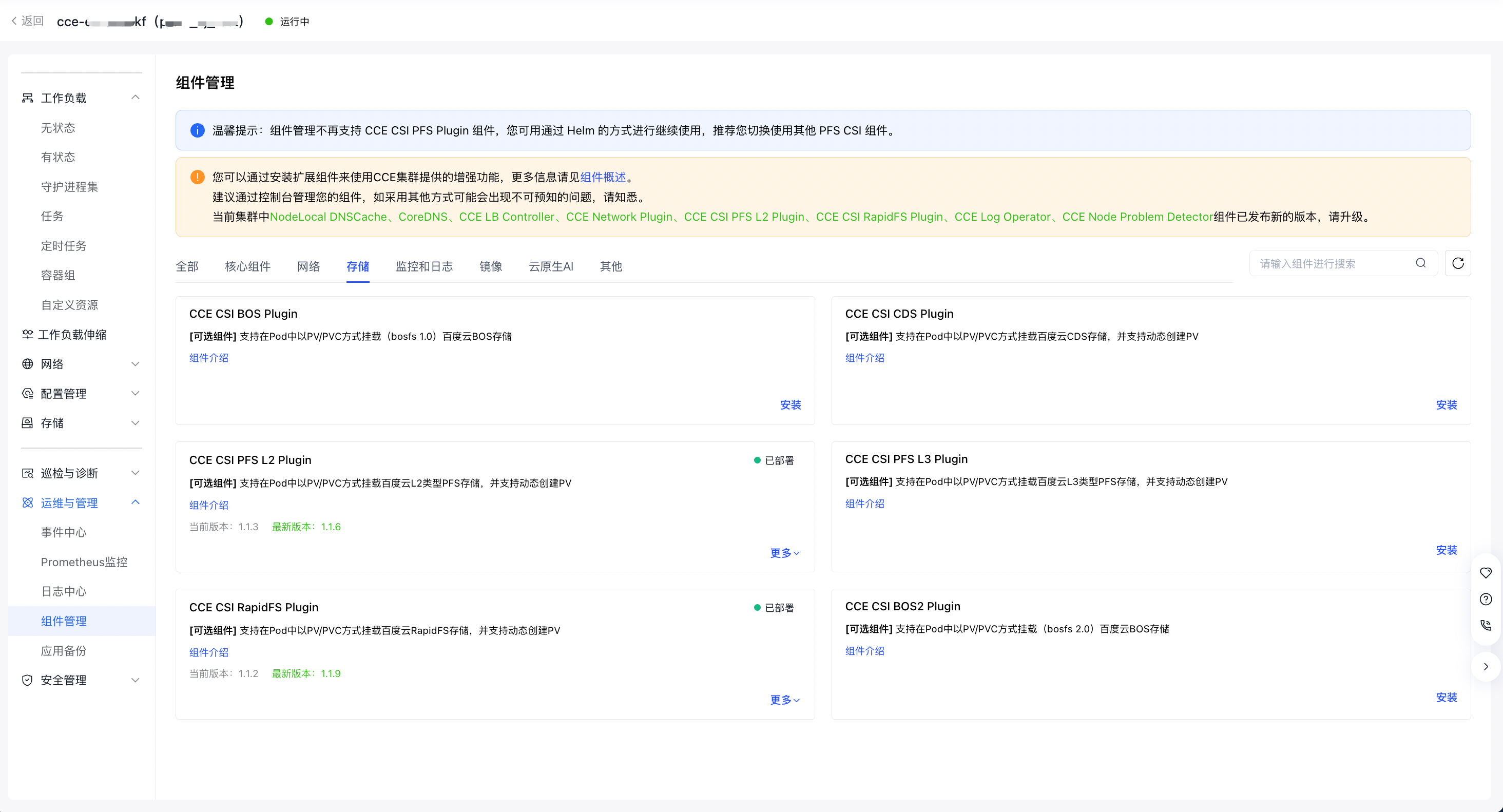

进入集群详情页，点击左侧 运维与管理 -> 组件管理，选择存储类组件，选择"CCE CSI PFS L3 Plugin"。

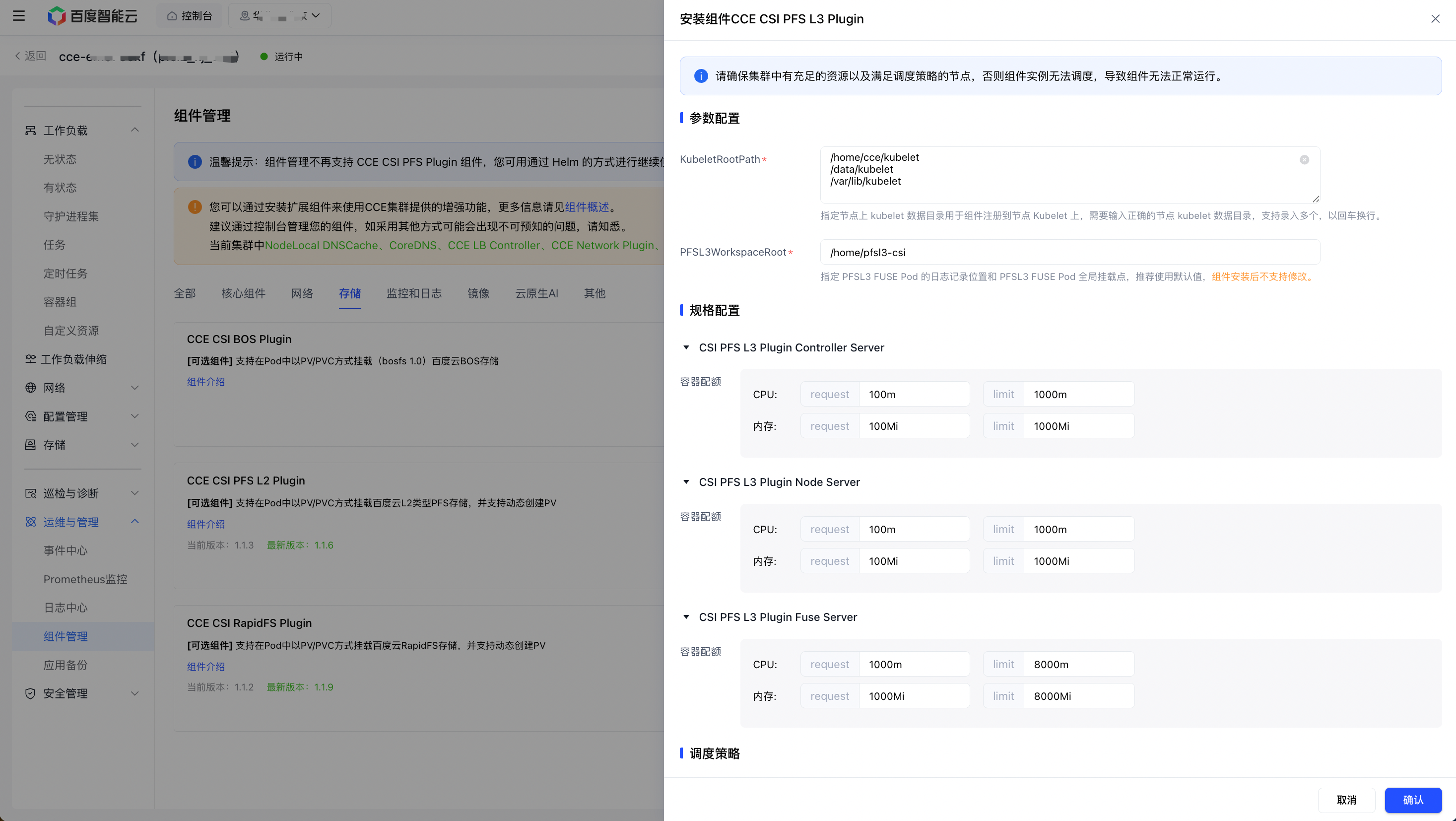

点击安装，确认安装组件。

Fuse Server组件资源使用说明：

Fuse Server负责管理pfs_client daemon进程，其CPU资源消耗较高，并会直接影响存储性能。

CPU推荐配置：CPU使用量与节点总带宽相关。推荐每8Gb/s带宽分配1 Core。请据此规则调整CPU配置。

例如，对于配置了100Gb/s网卡的节点，推荐的CPU请求量为 (100 / 8) * 1 = 12.5 Cores。

可根据实际期望吞吐情况，在组件管理-CCE CSI PFS L3 Plugin-修改配置页面调整其CPU资源配置。

调整生效方式：Fuse Server DaemonSet默认更新策略为OnDelete，在组件管理-CCE CSI PFS L3 Plugin-修改配置页面修改CPU或Memory后，需要手动删除节点上原有的Fuse Server Pod，以触发重建使新配置生效。为确保业务稳定性，建议在业务低峰期执行此操作。

验证PFS L3 CSI插件部署结果

检查CSI的各个组件均已处于Running状态

                Bash



                [root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pods -nkube-system | grep pfsl3
csi-pfsl3plugin-controller-server-0          3/3     Running   0             5m35s
csi-pfsl3plugin-controller-server-1          3/3     Running   0             5m28s
csi-pfsl3plugin-node-server-2-jqvx6          3/3     Running   0             5m35s
csi-pfsl3plugin-node-server-2-zlxvw          3/3     Running   0             5m35s


                JSON

                [root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pods -npfsl3-system | grep pfsl3
pfsl3-fuse-server-p84x7   1/1     Running   0          6m13s
pfsl3-fuse-server-pff2l   1/1     Running   0          6m13s

使用验证

动态方式创建PVC并挂载应用

创建 StorageClass

YAML

1apiVersion: storage.k8s.io/v1
2kind: StorageClass
3metadata:
4  name: pfsl3-sc
5provisioner: csi-pfsl3plugin
6parameters:
7  pfsl3Address: <pfsl3Address>
8  #volDirBasePath: <volDirBasePath>
9  archiveOnDelete: "false"
10reclaimPolicy: Delete

参数	说明

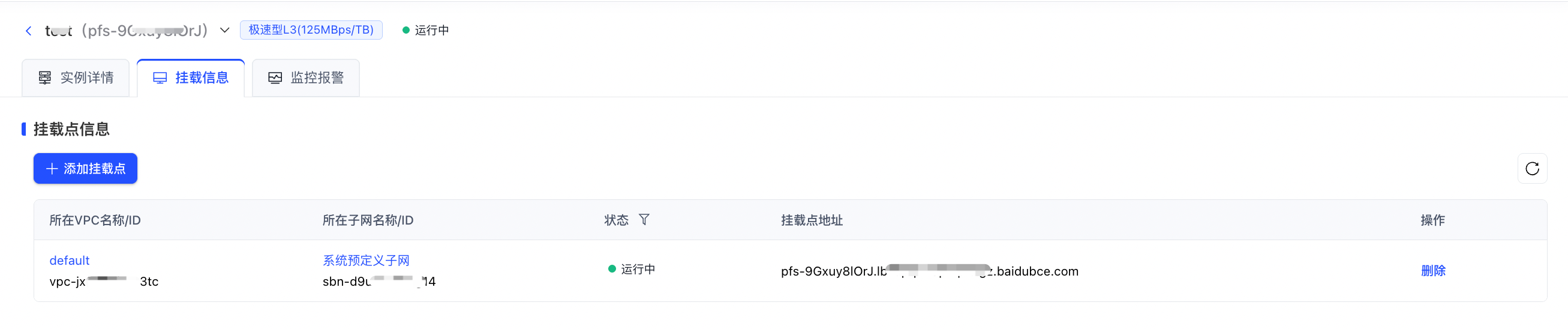

pfsl3Address	必填，PFS极速型L3的挂载点地址。在“PFS实例详情页->挂载点信息”中查看
volDirBasePath	可选，为待挂载PFS极速型L3文件系统内子路径。动态方式创建的volume将基于该路径创建PVC。如果路径不存在，挂载时会默认创建。
archiveOnDelete	可选，删除PVC时后端存储的文件数据是否被真正删除，只在reclaimPolicy为`Delete`时生效。 false（默认）：后端对应的目录及数据会被真正删除。 true：不会真正删除目录或文件，而是将其归档并重命名，格式为`archived-{pvName}.{timestamp}`。使用建议：在高频创建和删除PV的场景下，如果PV目录下有大量子目录或文件建议设置为`true`（大目录的删除较慢），否则可能导致CSI控制器任务队列阻塞，新PV创建排队
reclaimPolicy	必填，PV的回收策略，控制删除PVC后的资源处理方式。 `Delete`：删除PVC时，自动释放PV，后端子目录数据是否真正删除，由`archiveOnDelete`参数进一步控制。 `Retain`：删除PVC时，PV保留，后端数据不会删除，需手动清理。适用于对数据安全性要求高的场景。

                JSON

                # 创建SC
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create -f sc.yaml
storageclass.storage.k8s.io/pfsl3-sc created

# 查看SC状态
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get sc -A | grep pfsl3-sc
pfsl3-sc   csi-pfsl3plugin   Delete          Immediate           false                  63s

创建动态 PVC

YAML

1apiVersion: v1
2kind: PersistentVolumeClaim
3metadata:
4  name: dynamic-pvc-pfsl3
5  namespace: train
6spec:
7  accessModes:
8  - ReadWriteMany
9  resources:
10    requests:
11      storage: 64Gi
12  storageClassName: pfsl3-sc

参数	说明
namespace	可根据实际情况填写
accessModes	访问模式，支持ReadWriteMany
storageClassName	为上一步中创建的StorageClass名称

                Bash



                # 如命名空间不存在，先创建命名空间
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create ns train
namespace/train created

# 创建PVC
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create -f dy_pvc.yaml
persistentvolumeclaim/pfsl3-pvc created

# 查看PVC状态
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pvc -ntrain
NAME                STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE
dynamic-pvc-pfsl3   Bound    pvc-38200600-8b98-44bf-877b-7b90e7b615cf   64Gi       RWX            pfsl3-sc       <unset>                 18s


创建应用任务并挂载动态PVC

当前支持挂载异常恢复, 需要在pod的volumeMounts配置中加上mountPropagation: HostToContainer参数。

YAML

1apiVersion: v1
2kind: Pod
3metadata:
4  name: my-dynamic-app
5  namespace: train
6spec:
7  containers:
8    - name: gpfs-test
9      image: registry.baidubce.com/public-tools/fio:3.6
10      command: ["/bin/sh"]
11      args:
12      - -c
13      - ls -lh /data && sleep 360000
14      volumeMounts:
15        - mountPath: /data
16          name: data-vol
17          mountPropagation: HostToContainer
18  volumes:
19    - name: data-vol
20      persistentVolumeClaim:
21        claimName: dynamic-pvc-pfsl3

                Bash



                # 创建应用
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create -f dynamic_app.yaml
pod/my-dynamic-app created

# 查看应用状态
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pods -ntrain
NAME             READY   STATUS    RESTARTS   AGE
my-dynamic-app   1/1     Running   0          41s


静态方式创建PVC并挂载应用

创建 PV

YAML

1apiVersion: v1
2kind: PersistentVolume
3metadata:
4  name: static-pv-pfsl3
5spec:
6  accessModes:
7  - ReadWriteMany
8  capacity:
9    storage: 100Gi
10  csi:
11    driver: csi-pfsl3plugin
12    volumeHandle: <pfsl3Address>;<subpath>
13  persistentVolumeReclaimPolicy: Retain

参数	参数说明	配置值选项	是否必须
metadata.name	pv名称，用户根据自身需求进行配置	字符串	必配
spec.accessModes	访问模式	ReadWriteMany	必配
spec.capacity.storage	容量	值类型	必配
spec.csi.driver	csi的driver类型	csi-pfsl3plugin	必配
spec.csi.volumeHandle	存储的句柄	<pfsl3Address>;<subpath> pfsl3Address: 挂载点地址 subpath: 文件系统中的待挂载路径，如果不存在，挂载时会默认创建，可以是根路径/ 或者子路径 /xx等	必配
persistentVolumeReclaimPolicy	存储空间的回收策略	Retain	选配

                JSON



                # 创建PV
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create -f static_pv.yaml
persistentvolume/static-pv-pfsl3 created

# 查看PV状态
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pv -ntrain
NAME              CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS      CLAIM   STORAGECLASS   VOLUMEATTRIBUTESCLASS   REASON   AGE
static-pv-pfsl3   100Gi      RWX            Retain           Available                          <unset>                          36s


创建 PVC

YAML

1apiVersion: v1
2kind: PersistentVolumeClaim
3metadata:
4  name: static-pvc-pfsl3
5  namespace: train
6spec:
7  volumeName: static-pv-pfsl3
8  accessModes:
9  - ReadWriteMany
10  resources:
11    requests:
12      storage: 100Gi

                JSON



                # 如命名空间不存在，先创建命名空间
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create ns train
namespace/train created

# 创建PVC
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create -f static_pvc.yaml
persistentvolumeclaim/static-pvc-pfsl3 created

# 查看PVC状态
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pvc -ntrain
NAME               STATUS   VOLUME            CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE
static-pvc-pfsl3   Bound    static-pv-pfsl3   100Gi      RWX                           <unset>                 10s


创建应用任务并挂载静态PVC

当前支持挂载异常恢复, 需要在pod 的 volumeMounts 配置中加上mountPropagation: HostToContainer 参数。

YAML

1apiVersion: v1
2kind: Pod
3metadata:
4  name: my-static-app
5  namespace: train
6spec:
7  containers:
8    - name: pfsl3-test
9      image: registry.baidubce.com/public-tools/fio:3.6
10      command: ["/bin/sh"]
11      args:
12      - -c
13      - ls -lh /data && sleep 360000
14      volumeMounts:
15        - mountPath: /data
16          name: data-vol
17          mountPropagation: HostToContainer
18  volumes:
19    - name: data-vol
20      persistentVolumeClaim:
21        claimName: static-pvc-pfsl3

                Bash



                # 创建应用
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl create -f static_app.yaml
pod/my-static-app created

# 查看应用状态
[root@cce-ig-3xyqv7tu-arymhnji-4cmbup97 ~]# kubectl get pod -ntrain
NAME            READY   STATUS    RESTARTS   AGE
my-static-app   1/1     Running   0          62s


卸载步骤

登录百度智能云容器引擎CCE控制台。

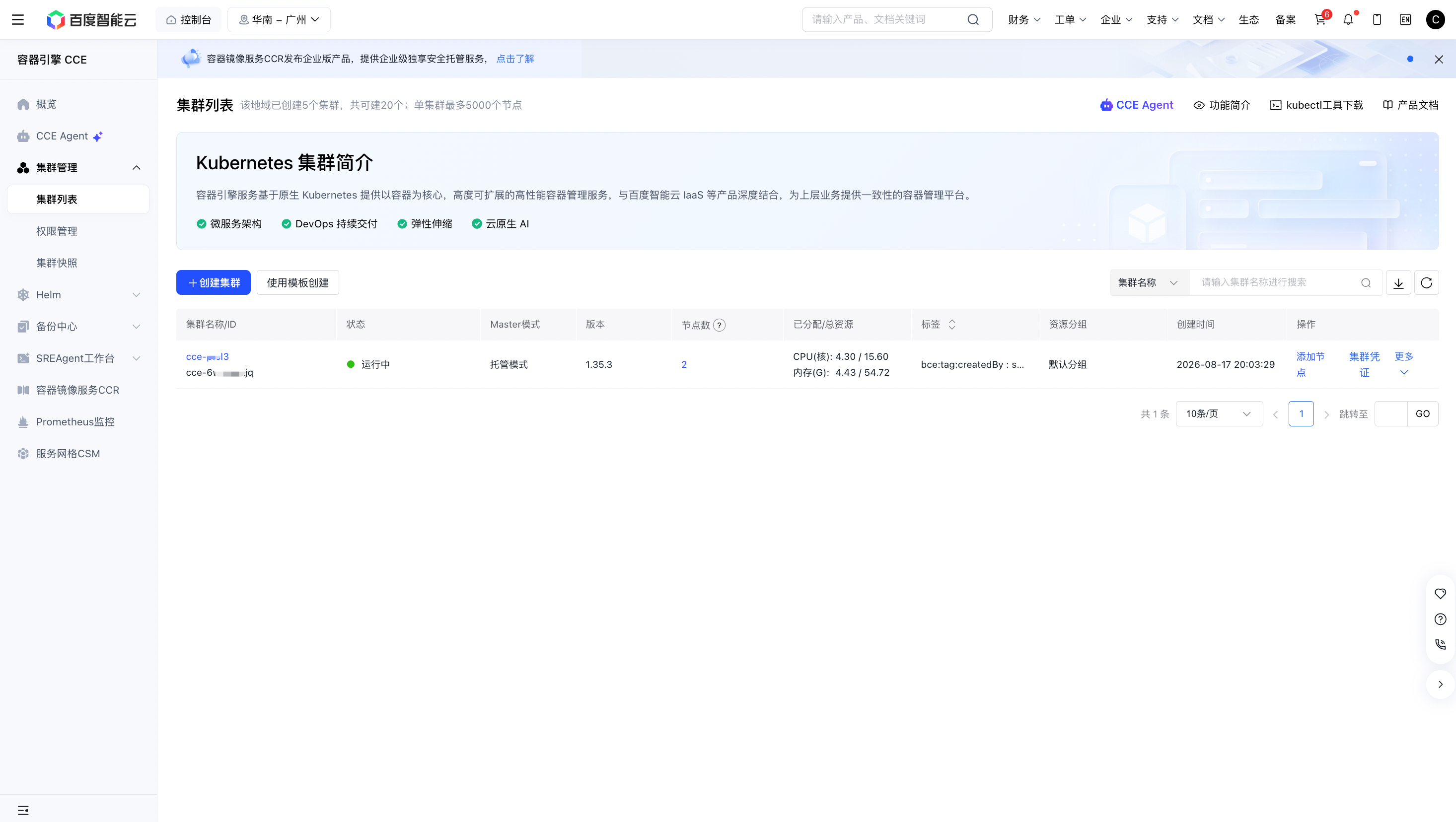

依次点击 “集群管理 -> 集群列表”，进入目标CCE集群“集群详情”页面。

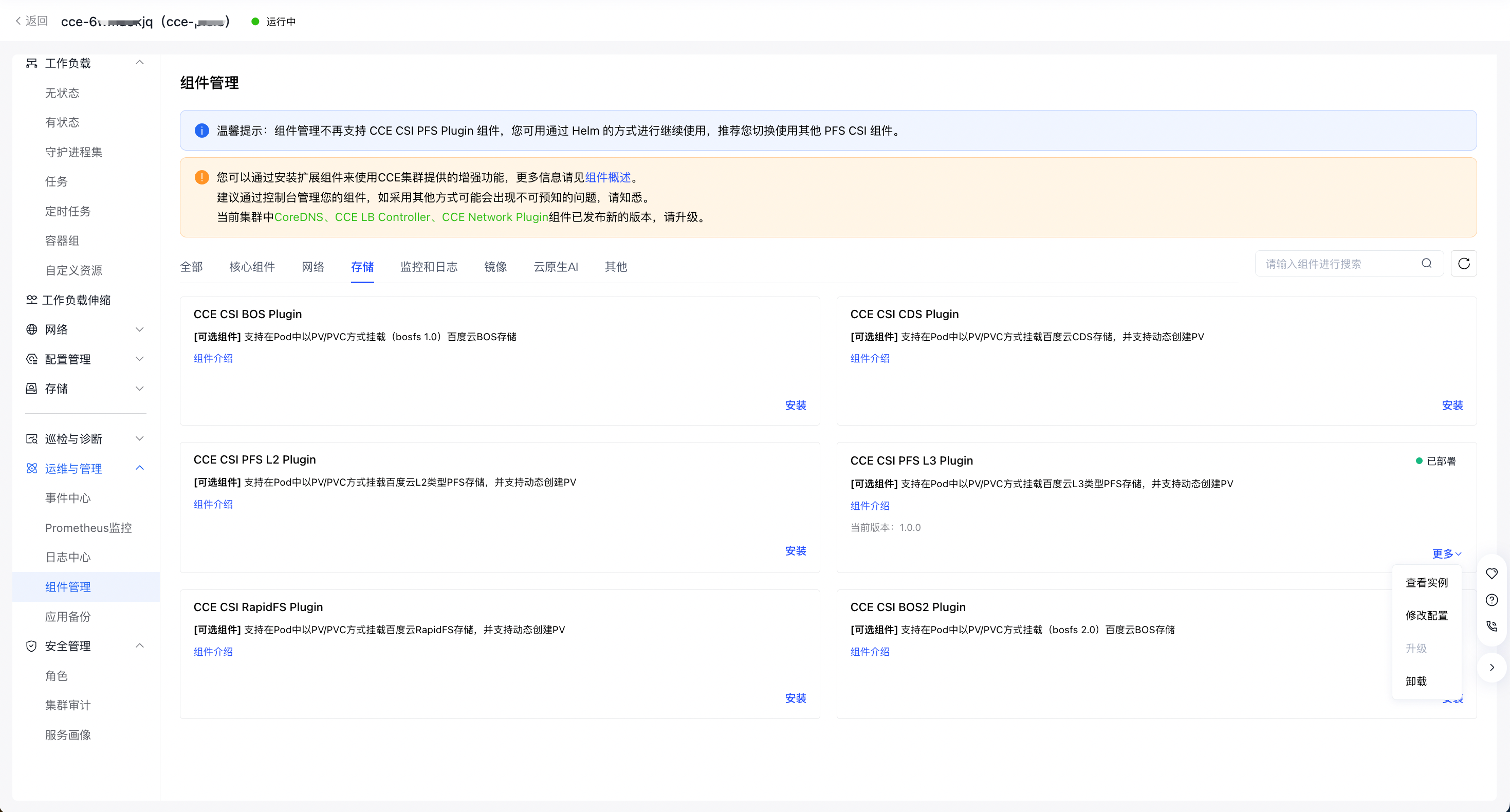

点击左侧 “运维与管理 -> 组件管理”，选择存储类组件，找到安装的"CCE CSI PFS L3 Plugin"存储组件。

点击“更多 -> 卸载”

常见问题

1. 已经创建好PVC并在workload挂载使用，卸载PFS L3 CSI插件对workload是否有影响？

答：有影响。卸载PFS L3 CSI插件会停掉pfs_client daemon进程，导致业务workload读写pfsl3失败。正确的做法是先停止所有业务workload再卸载CSI插件。

2. 已经部署完毕的PFS L3 CSI插件是否支持新增CCE节点？

答：支持，新增用户端节点只需要加入到CCE集群里即可，新节点会自动完成 PFS L3 CSI plugin的初始化和启动。

3. PFS L3 CSI是否支持PVC的ReadOnlyMany访问模式？

答: PVC的访问模式仅支持ReadWriteMany，您可以通过在pod的spec中指定readOnly: true参数来实现只读模式的访问。
