CCE通过CSI挂载与卸载（极速型L2）

更新时间：2025-07-09

适用范围

本文介绍如何在CCE中使用极速型L2。

前提条件

已创建PFS极速型L2文件系统，创建方式请参考：创建文件系统。
已创建挂载服务并绑定PFS实例和设置主PFS，具体步骤，请参见挂载服务中创建挂载服务、绑定存储实例和设置主PFS。
已创建CCE集群，创建方式请参考此处。在添加CCE节点时，需要注意安装的操作系统版本，以下为CCE和PFS极速型L2均支持的操作系统版本。

操作系统类型	发行版	内核版本
CentOS	8	4.18.0-348.7.1.el8_5.x86_64
Ubuntu	20.04	5.4.0-135-generic
Ubuntu	20.04	5.4.0-139-generic
Ubuntu	22.04	5.15.0-72-generic

注：kubernetes版本需要CCE产品支持(version >= 1.18)

安装kubernetes 控制行工具kubectl, 关于kubectl安装和配置详情，请参见 Kubernetes 文档。
安装chart控制行工具 helm，关于helm的安装和配置详情，请参考 helm工具文档。

安装步骤

安装PFS L2 CSI插件

登录CCE控制台。
依次点击 “集群管理 -> 集群列表”，选择要安装插件等目标CCE集群。

进入到集群详情页，点击左侧组件管理，选择存储类组件，选择“CCE CSI PFS L2 Plugin”

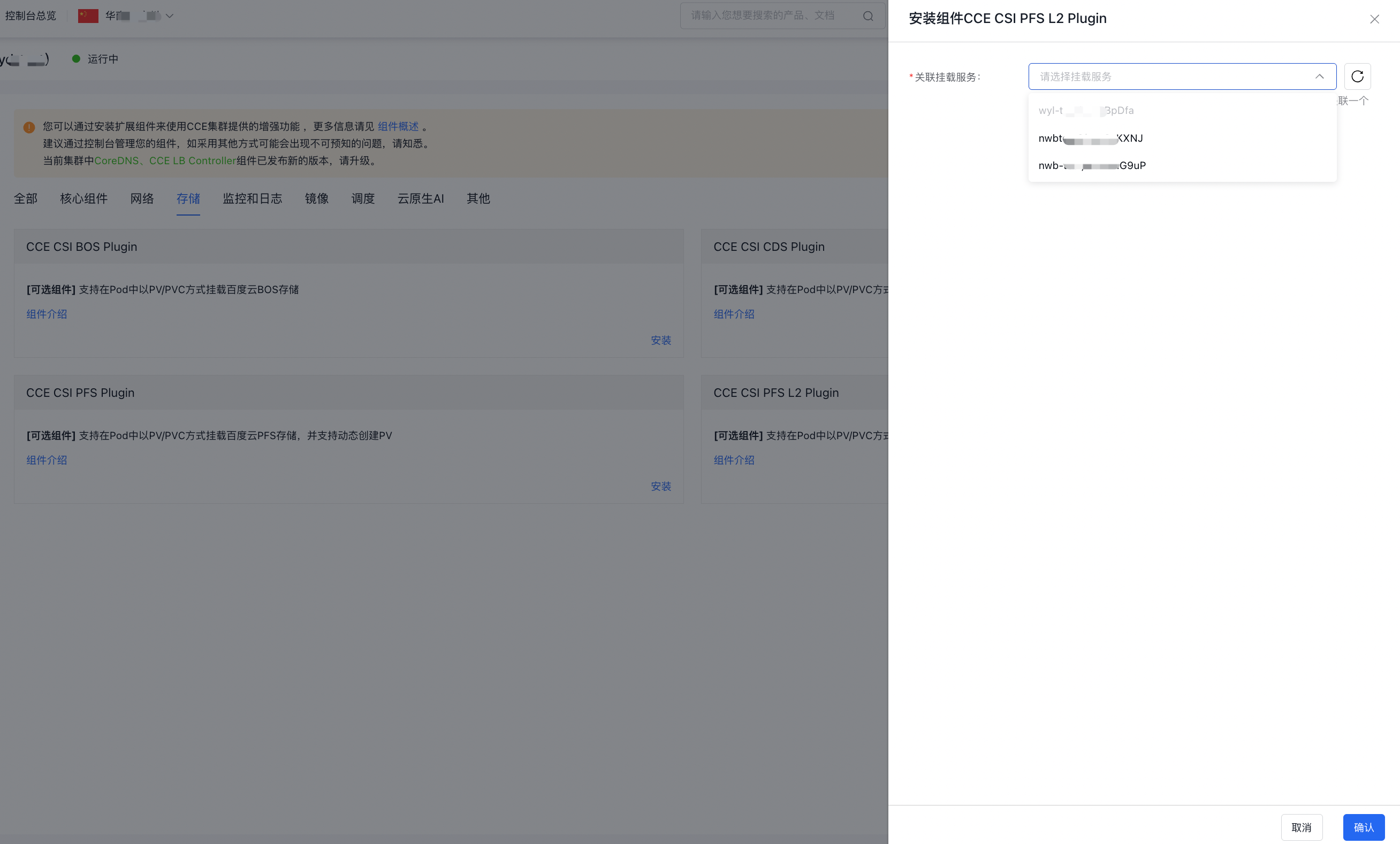

点击安装组件，在子页面选择需要关联的挂载服务，点击确认即可开始进行CSI组件安装。

注意：

挂载并创建后，解绑或卸载CSI正在使用的PFS L2将会导致容器内读写失败。

当挂载服务绑定多个PFS实例时，CSI插件若想正常挂载多个PFS实例，请确保CSI版本>=1.0.8。如果CCE集群已安装的PFS L2 CSI插件版本低于1.0.8，将无法正常挂载多个PFS实例。请参考 CCE CSI PFS L2 Plugin 版本升级方式进行版本升级。

验证PFS L2 CSI插件部署结果

检查CSI的各个组件均已经处于Running状态。

Plain Text

1[root@cce-6lacvooq-pt40tqtt ~]# kubectl get pods  -n kube-system |grep pfsl2
2cce-csi-pfsl2-plugin-2qmt5                          3/3     Running   0             14m
3cce-csi-pfsl2-plugin-attacher-677f7cccc5-v5bv5      1/1     Running   0             14m
4cce-csi-pfsl2-plugin-attacher-677f7cccc5-x96m9      1/1     Running   0             14m
5cce-csi-pfsl2-plugin-fn28n                          3/3     Running   0             14m
6cce-csi-pfsl2-plugin-operator-57fb466f6b-4q8zw      1/1     Running   0             15m
7cce-csi-pfsl2-plugin-provisioner-698697f58f-r257t   1/1     Running   0             14m
8cce-csi-pfsl2-plugin-resizer-7f7d678764-kf82r       1/1     Running   0             14m
9cce-csi-pfsl2-plugin-snapshotter-559894ddfc-6vdcm   1/1     Running   0             14m

检查csi node plugin启动状态。

Plain Text

1[root@cce-6lacvooq-pt40tqtt ~]# kubectl get daemonset cce-csi-pfsl2-plugin -n kube-system
2NAME                   DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
3cce-csi-pfsl2-plugin   2         2         2       2            2           scale=true      54m

检查是否各个节点的PFS是否已经挂载成功，如果label ready-for-pfsl2 的值为true，代表当前节点已经挂载成功。

Plain Text

1[root@cce-6lacvooq-pt40tqtt ~]# kubectl get nodes -L ready-for-pfsl2
2NAME           STATUS   ROLES    AGE   VERSION   READY-FOR-PFSL2
3172.16.16.12   Ready    <none>   2d    v1.22.5   true
4172.16.16.14   Ready    <none>   2d    v1.22.5   true

使用验证

动态方式创建PVC并挂载应用

创建动态PVC所需storageclass

                Bash



                apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: my-pfsl2-storageclass
parameters:
  pfsId: <pfsId>
  mountTargetId: <mountTargetId>
  #volDirBasePath: <volDirBasePath>
provisioner: spectrumscale.csi.ibm.com
reclaimPolicy: Delete
volumeBindingMode: Immediate


参数	说明
pfsId	<pfsID>为所需要挂载的并行文件存储PFS L2实例ID
mountTargetId	<mountTargetId>为挂载服务ID。进入PFS L2实例详情页，选择挂载信息，即可看到挂载服务ID。
volDirBasePath	<volDirBasePath>（可选参数）为待挂载PFS系统内的子路径，动态方式创建的volume将基于该路径创建pvc，该路径需要在系统内已经存在，否则pvc会创建失败。

创建动态PVC

如下为示例PVC所需的yaml配置文件

Plain Text

1apiVersion: v1
2kind: PersistentVolumeClaim
3metadata:
4  name: my-dynamic-pvc
5  namespace: train
6spec:
7  accessModes:
8  - ReadWriteMany
9  resources:
10    requests:
11      storage: 64Gi
12  storageClassName: my-pfsl2-storageclass

参数	说明
namespace	<namespace>可根据实际情况填写
accessModes	访问模式，支持ReadWriteOnce、ReadWriteMany和ReadWriteOncePod三种模式
storageClassName	<storageClassName>为上一步中创建的storageclass 名字

创建PVC并查看例如用户在自身train的命名空间下创建PVC，检查命名空间，如果不存在，创建命名空间

Plain Text

1kubectl create ns train

Plain Text

1[root@cce-pr8chk6r-23m4zayg xj]# kubectl create -f dy_pvc.yaml
2persistentvolumeclaim/my-dynamic-pvc created
3[root@cce-pr8chk6r-23m4zayg xj]# kubectl get pvc -A
4NAMESPACE   NAME             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS            AGE
5train       my-dynamic-pvc   Bound    pvc-264a2323-86d5-48b2-9e28-8e969c7254e1   64Gi       RWX

创建应用任务，并挂载动态方式创建的PVC

Plain Text

1apiVersion: v1
2kind: Pod
3metadata:
4  name: my-dynamic-app
5  namespace: train
6spec:
7  containers:
8    - name: gpfs-test
9      image: registry.baidubce.com/public-tools/fio:3.6
10      command: ["/bin/sh"]
11      args:
12      - -c
13      - ls -lh /data && sleep 360000
14      volumeMounts:
15        - mountPath: /data
16          name: data-vol
17  volumes:
18    - name: data-vol
19      persistentVolumeClaim:
20        claimName: my-dynamic-pvc

Plain Text

1kubectl create -f ./dynamic_app.yaml

静态方式创建PVC并挂载应用

创建静态PV

Plain Text

1apiVersion: v1
2kind: PersistentVolume
3metadata:
4  name: my-pv
5spec:
6  accessModes:
7  - ReadWriteMany
8  capacity:
9    storage: 100Gi
10  csi:
11    driver: spectrumscale.csi.ibm.com
12    # <mountTargetId>;<pfsId>;<mountPath>
13    volumeHandle: mt-qLh53G;pfs-CuJjBu;/pfs/pfs-CuJjBu
14  persistentVolumeReclaimPolicy: Retain
15  volumeMode: Filesystem

Plain Text

1kubectl create -f my_pv.yaml

参数	参数说明	配置值选项	是否必须
metadata.name	pv名称，用户根据自身需求进行配置	字符串	必配
spec.accessModes	访问模式	ReadWriteOnce ReadWriteMany ReadWriteOncePod	必配
spec.capacity.storage	容量	值类型	必配
spec.csi.driver	csi的driver类型	spectrumscale.csi.ibm.com	必配
spec.csi.volumeHandle	存储的句柄	<mountTargetId>;<pfsId>;<mountPath> 其中mountPath为待挂载的PFS目录在节点上的绝对路径。进入PFS L2实例详情页，选择挂载信息，客户端本地挂载路径即为该绝对路径。	必配
persistentVolumeReclaimPolicy	存储空间的回收策略	Retain Delete Recycle
volumeMode	卷模式	Filesystem	必配

基于用户静态PV创建用户PVC

创建用户所需的命名空间

Plain Text

1kubectl create ns train

创建PVC

Plain Text

1apiVersion: v1
2kind: PersistentVolumeClaim
3metadata:
4  name: my-pvc
5  namespace: train
6spec:
7  volumeName: my-pv
8  accessModes:
9  - ReadWriteMany
10  resources:
11    requests:
12      storage: 100Gi
13  storageClassName: ""

Plain Text

1kubectl create -f ./static_pvc.yaml

查看创建好的PVC

Plain Text

1[root@cce-hc087zlg-9ah6zdoa staticpv]# kubectl get pvc -n train
2NAME             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS     AGE
3my-pvc           Bound    my-pv                                      100Gi      RWX

静态方式挂载应用

Plain Text

1apiVersion: v1
2kind: Pod
3metadata:
4  name: my-static-app
5  namespace: train
6spec:
7  containers:
8    - name: gpfs-test
9      image: registry.baidubce.com/public-tools/fio:3.6
10      command: ["/bin/sh"]
11      args:
12      - -c
13      - ls -lh /data && sleep 360000
14      volumeMounts:
15        - mountPath: /data
16          name: data-vol
17  volumes:
18    - name: data-vol
19      persistentVolumeClaim:
20        claimName: my-pvc

卸载步骤

登录CCE控制台。
依次点击 “集群管理 -> 集群列表”，进入目标集群“详情页”，在“组件管理”中找到安装的PFS L2 CSI存储组件，点击卸载即可。

注意：该方式卸载时，最多支持该CCE集群下50个节点同时卸载。若超过50个节点，则会导致部分节点卸载失败。对于卸载失败的节点，请后续手动进行卸载。

常见问题

1. 在控制台安装PFS L2 CSI成功后是否代表全部安装流程结束可以创建PVC了？

答：在控制台安装PFS L2 CSI插件后，插件实例会显示“已安装”状态，表示CSI组件已经安装成功，同时需要等待ready-for-pfsl2 节点label 变为true之后，再进行PVC的创建。

2. PFS L2 CSI插件是否支持污点容忍调度？

答：CSI 插件作为基础组建会默认容忍所有污点，因此节点污点不会影响该节点上CSI插件部署。

3. 已经创建好PVC并在workload挂载使用，PFS L2 CSI插件是否支持独立卸载重新安装？

答：支持。PFS L2 CSI插件卸载重新安装不会影响已经创建好的PVC和用户workload，插件卸载后只会影响新创建PVC。

4. 已经部署完毕的PFS L2 CSI插件是否支持新增CCE节点？

答：支持，新增用户端节点只需要加入到CCE集群里即可，新节点会自动完成 PFS L2 CSI plugin的初始化和启动，需要注意的是新加入的节点在虚机创建后不支持修改hostname。

5. PFS L2 CSI是否支持PVC的ReadOnlyMany访问模式？

答: 不支持，您可以通过在pod的spec中指定readOnly: true参数来实现只读模式的访问。
