功能简介

CSN 提供基于流量标记策略与流量调度策略两大功能模块的 QoS 管理能力。其中，流量标记用于对流量进行分类与标识，流量调度策略用于对不同类型流量进行调度与控制，从而提升带宽利用率，并保障关键业务的性能。

工作原理

基本概念

组成部分	说明
流量标记策略	通过配置不同的标记规则，对进入跨地域连接的流量进行分类与标识
QoS ID	创建流量标记策略时，需为策略配置 QoS ID。CSN 会为匹配该策略的流量标记对应的 QoS ID；在流量调度策略的队列配置中，需引用该 QoS ID 以实现带宽分配
流量调度策略	根据业务流量的 QoS ID，将流量匹配至对应带宽规格的队列进行转发，实现不同业务的带宽分配与限速控制，避免带宽资源被抢占，保障关键业务的带宽使用

配置流程

按照以下步骤，完成QoS策略的所有配置：
创建流量标记策略-->创建流量调度策略--> 测试QoS策略是否生效

原理介绍

流量标记策略作用于所配置地域的出方向流量；流量调度队列作用于该地域对应的跨地域带宽出方向。

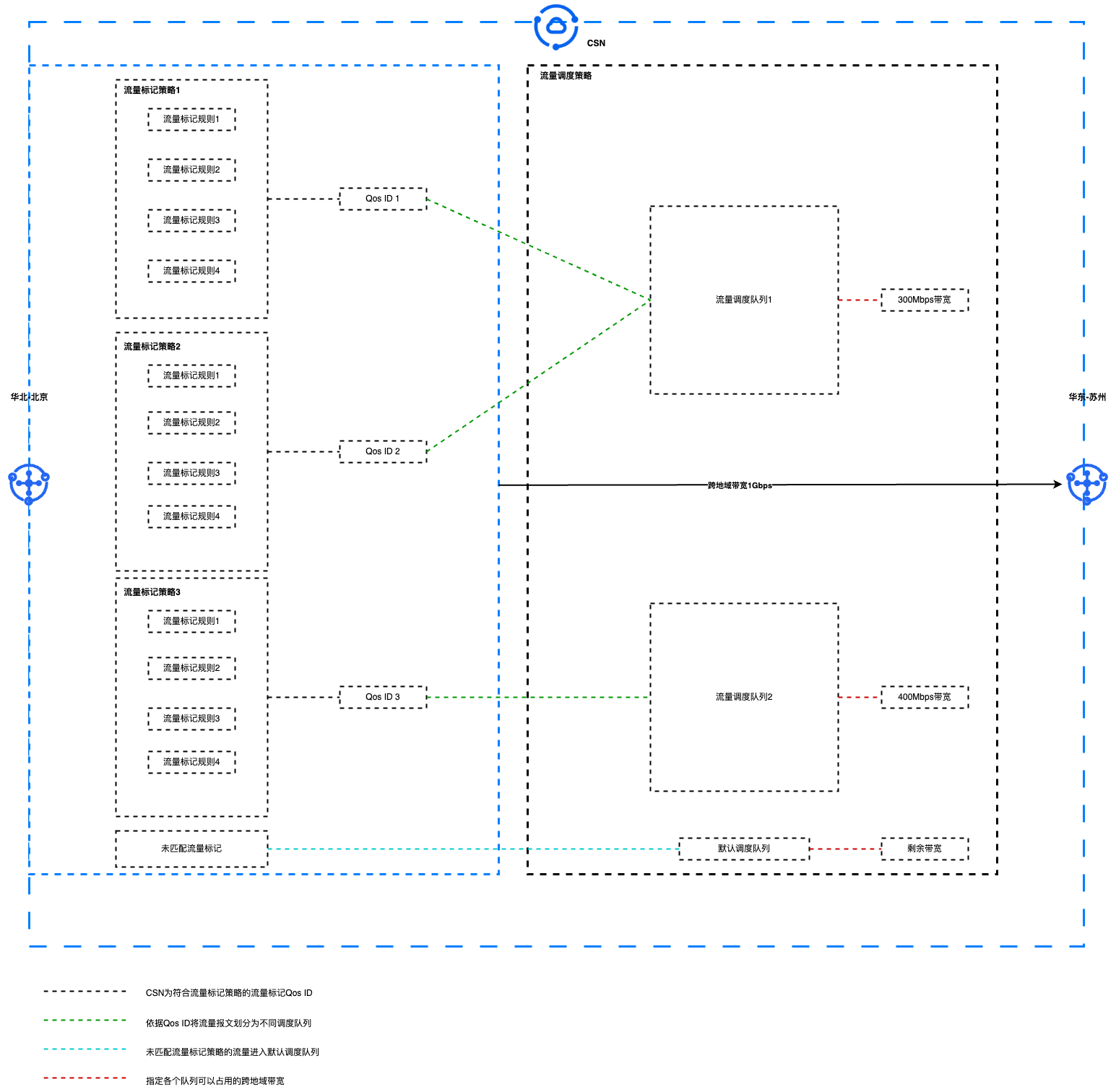

如下图所示，假设在华北-北京地域通过 CSN 访问华东-苏州地域的场景中，跨地域带宽为 1 Gbps。用户希望通过 QoS 功能对流量进行带宽分配与限速控制，具体需求如下：

• 北京地域源网段 A 和 B 的流量需进行区分，二者合计占用 300 Mbps 带宽。
• 北京地域源网段 C 的流量需独占 400 Mbps 带宽。
• 其余网段流量共享剩余带宽

1.针对北京地域分别为源网段A、源网段B和源网段C配置流量标记策略，使其标记不同的QoS ID。

2.在跨地域带宽 华北-北京 → 华东-苏州 方向配置流量调度策略：将源网段 A 和源网段 B 对应的 QoS ID 关联至同一队列，并分配 400 Mbps 带宽；将源网段 C 对应的 QoS ID 关联至另一队列，并分配 400 Mbps 带宽。

流量标记策略

单个流量标记策略可包含多条标记规则，支持基于六元组（协议类型、源网段、源端口、目的网段、目的端口、DSCP 值）对业务流量进行匹配。启用流量标记策略后，系统将对所配置地域的出方向流量进行匹配，并为符合条件的流量打上对应的 QoS ID。关于流量标记策略的配置详情，请参见创建流量标记策略。

启用流量标记策略后，出方向流量的具体匹配原则如下：

1.业务流量根据优先级从高到低依次匹配流量标记策略中的标记规则。

• 匹配成功：系统为业务流量添加该标记规则设置的 QoS ID 值。

• 匹配失败：流量标记策略中所有标记规则均匹配失败时，则不为业务流量设置 QoS ID。

  2.业务流量匹配成功任意标记规则后，将不再继续匹配其他标记规则。

流量调度策略

流队列策略可包含多个队列。可以为不同队列设置不同的带宽。各个队列分别进行带宽限速，互不争抢。关于流量调度策略的配置详情，请参见创建流量调度策略。

• 根据业务流量携带的 Qos ID 值匹配队列，匹配成功后通过该队列转发。
• 无 Qos ID 值或者匹配自定义队列失败的流量将通过默认队列转发。
• 单个流队列策略中所有队列的带宽总值不能超过跨地域连接的带宽上限。
