场景介绍

在企业混合云场景下，用户往往在百度智能云上部署多个 VPC，并需要与本地数据中心（IDC）打通网络。通过 IPsec VPN 将 IDC 网络安全接入云上，并借助云智能网进行统一连接与路由转发，可实现同地域或跨地域多个 VPC 与 IDC 的全互通能力。

场景示例

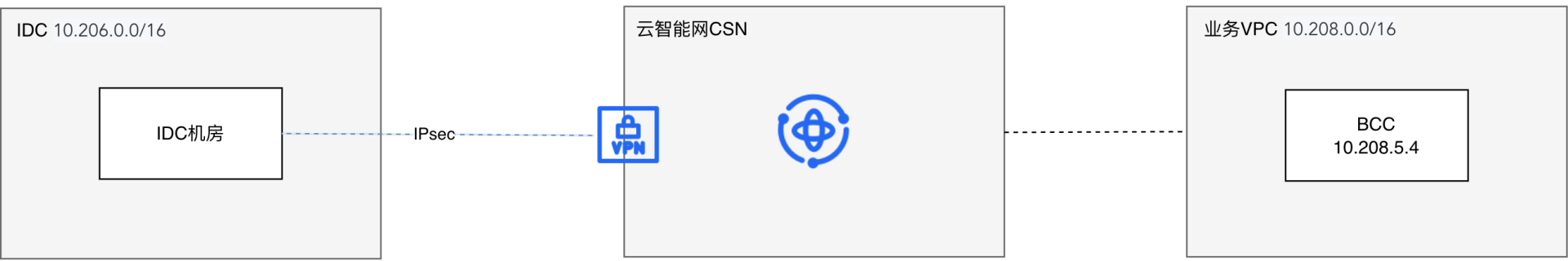

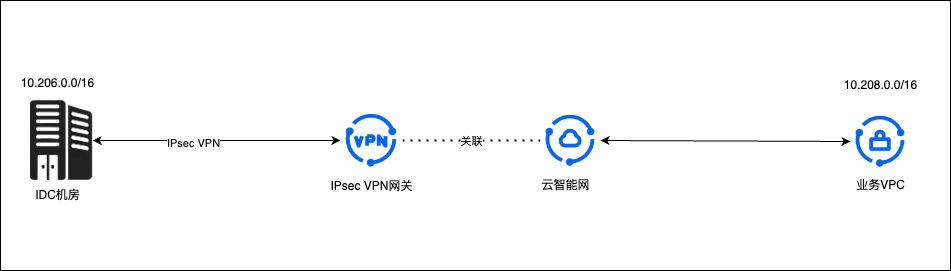

本文以下图场景为例：某企业在云上创建了业务 VPC（10.208.0.0/16）并部署相关业务，同时在北京拥有一个本地数据中心（10.206.0.0/8）。为满足自动化运维需求，期望在本地数据中心与 VPN 网关之间通过 BGP 动态路由协议，实现路由的自动学习与传播。

网络规划

环境要求

1.IPsec VPN 网关类型需选择公网类型，同时本地数据中心侧网关设备需具备公网 IP。

2.本地数据中心侧网关设备需支持 IKEv1 或 IKEv2 协议。

3.本地数据中心侧网关设备需支持 BGP 动态路由协议能力。

业务网段规划

资源	网段	IP地址
本地数据中心	10.206.0.0/16	服务器地址 10.206.0.2
本地网关设备	不涉及	本地网关设备的公网接口
云上业务VPC	10.208.0.0/16	服务器地址 10.208.5.4

BGP 网段规划

资源	BGP 隧道网段网段	BGP IP 地址	BGP 本端 AS 号
IPsec 隧道	169.169.169.0/30	169.169.169.1	1234
本地数据中心	169.169.169.0/30	169.169.169.2	5678

配置步骤

步骤一：配置 IPsec-VPN 网关

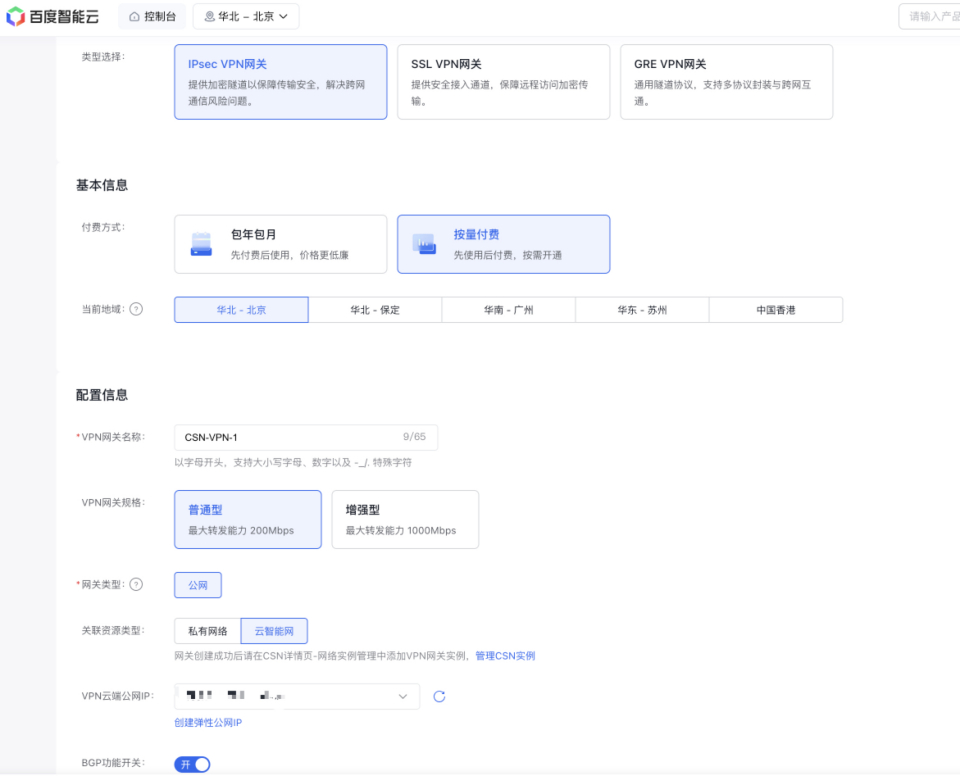

1.创建IPsec-VPN，关联资源类型选择云智能网，本例使用BGP协议，故还需打开BGP功能开关。

步骤二：创建用户网关

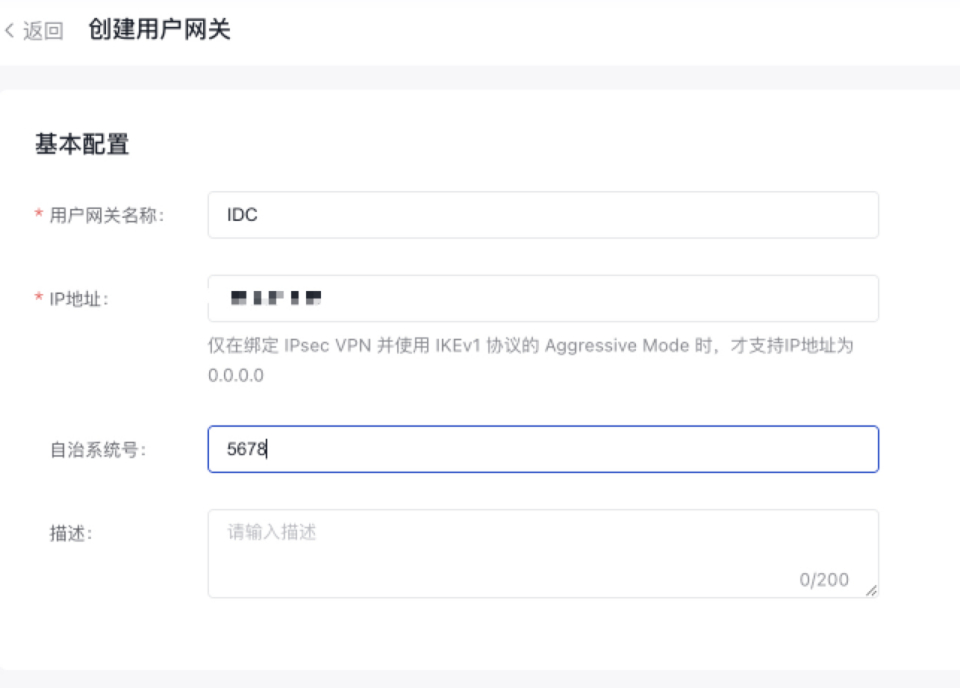

1.配置用户网关，IP地址填IDC网关设备的公网IP，自洽系统号填IDC网关的ASN号。

步骤三：配置云智能网

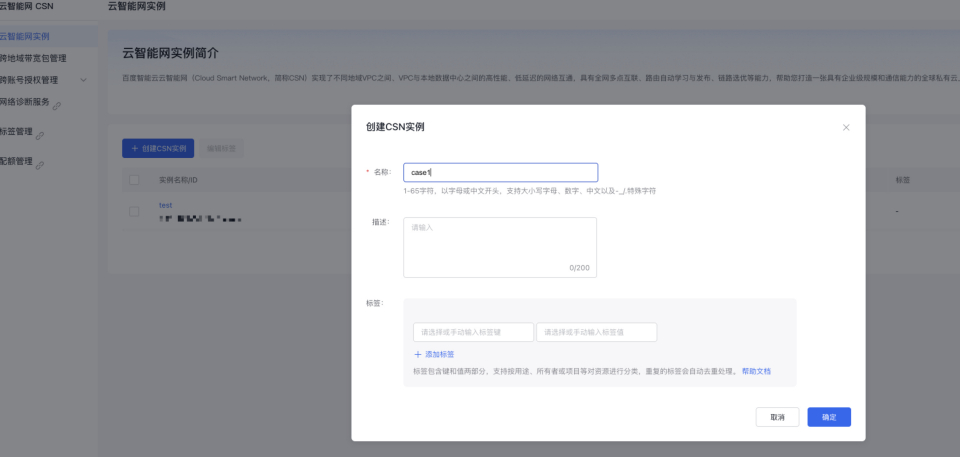

1.在云智能网实例中选择创建CSN实例。

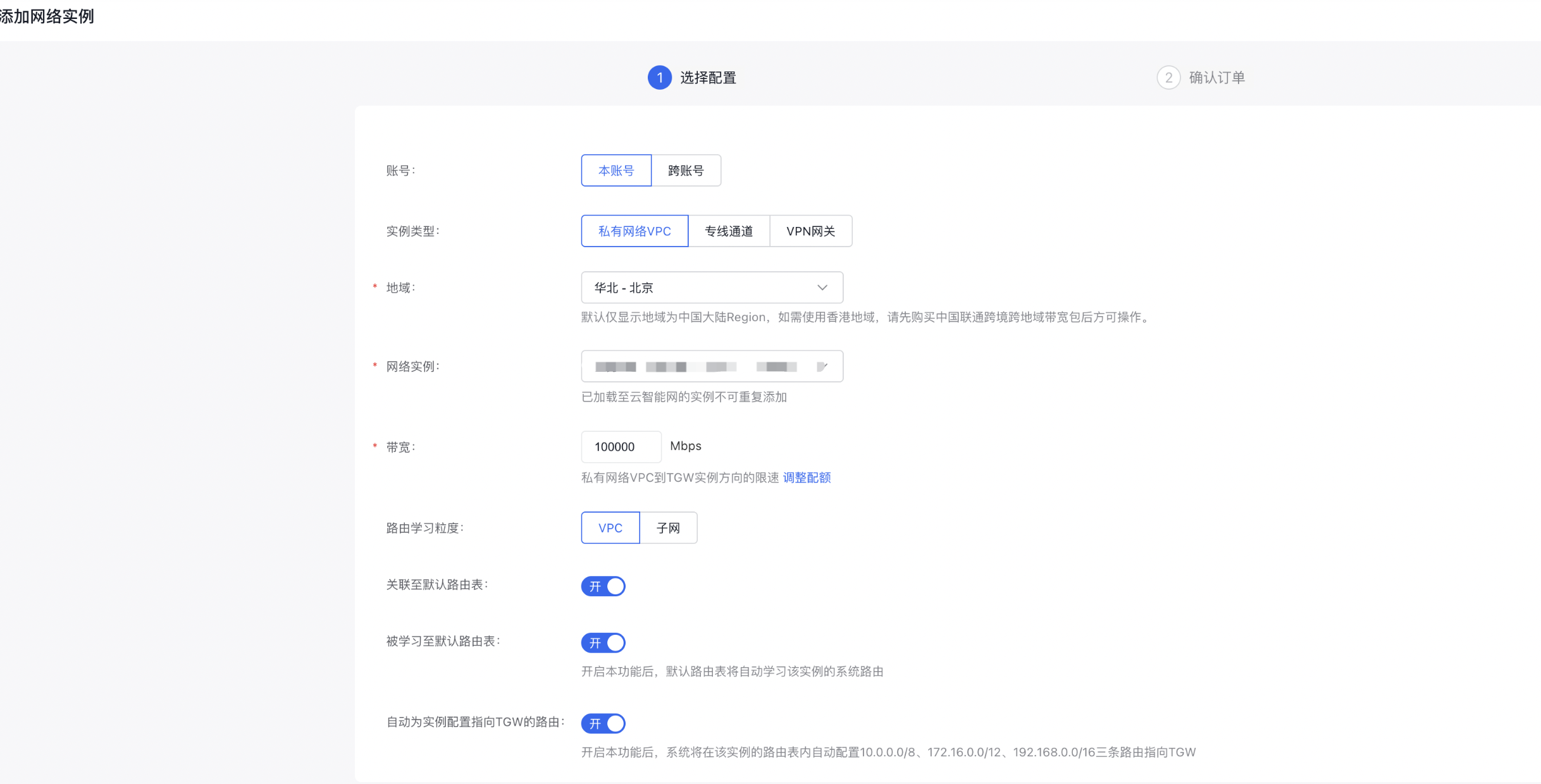

2.创建CSN实例后，点击名称调转到详情页，点击添加网络实例，添加VPN和VPC实例。

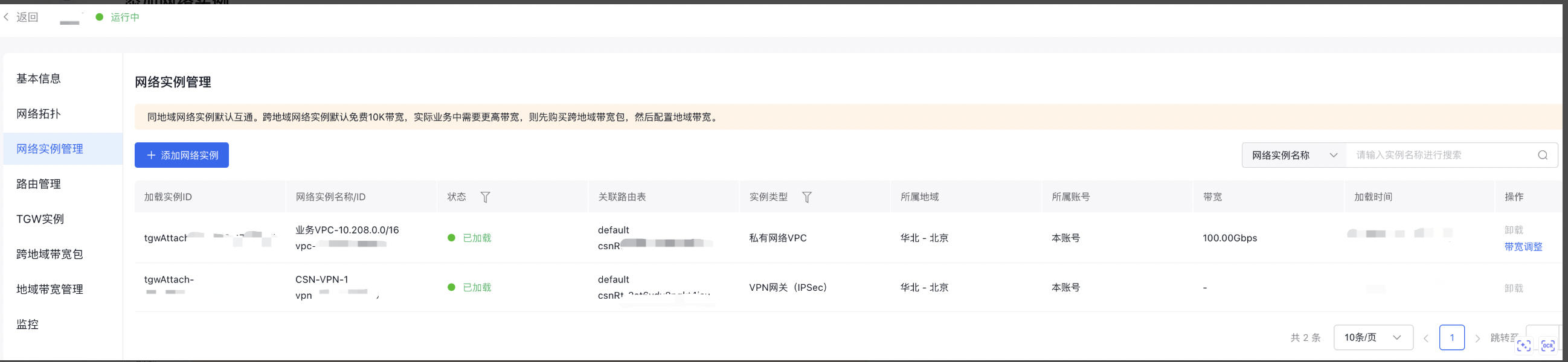

3.添加完成后，观察实例状态，均处于已加载状态。至此VPC和VPN都已经接入CSN了。

步骤四：配置 IPsec-VPN 隧道

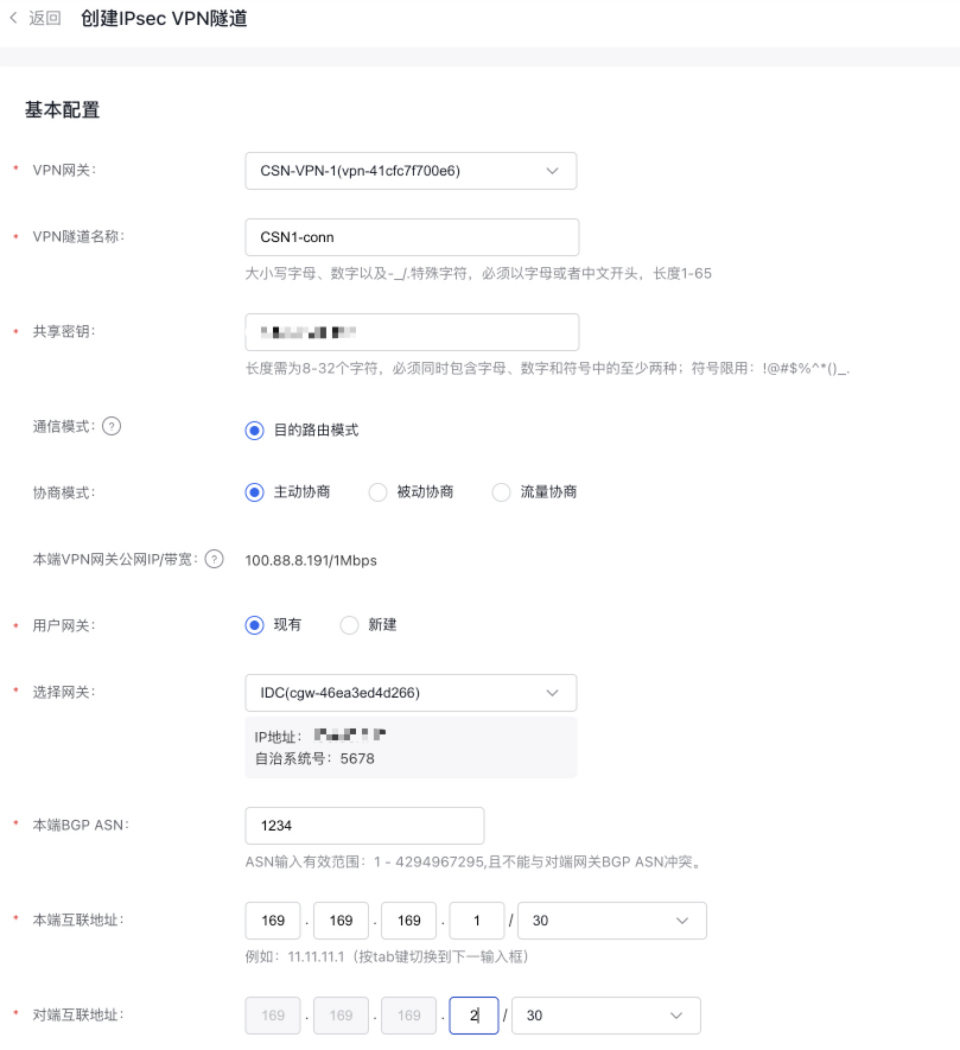

1.点击IPsec VPN隧道后，开始创建IPsec VPN 隧道。

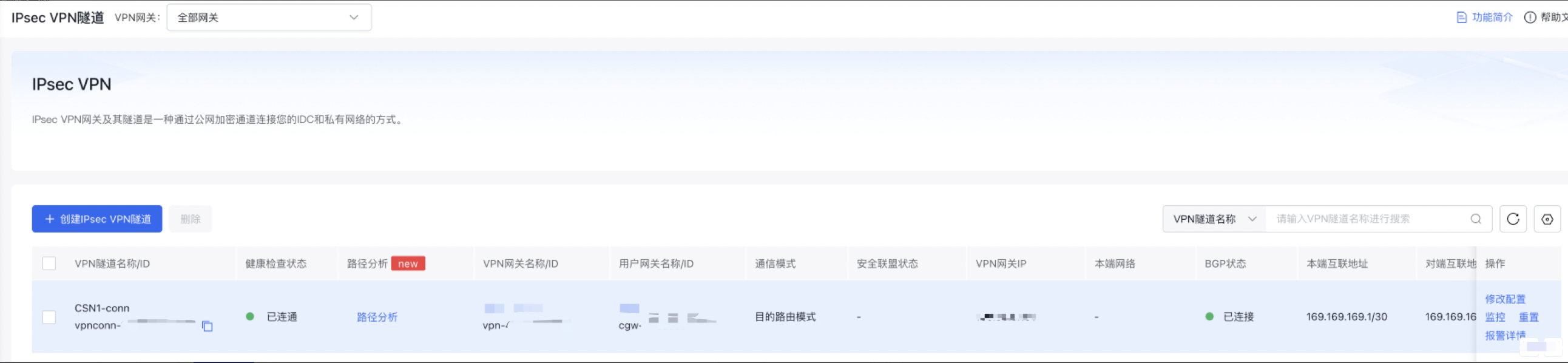

2.完成配置后，稍等10s左右查看VPN隧道的连接状态，如果监控检查为已连通，且BGP状态为已连接，说明隧道配置正常，公网IPsec已打通。

步骤五：检查路由表

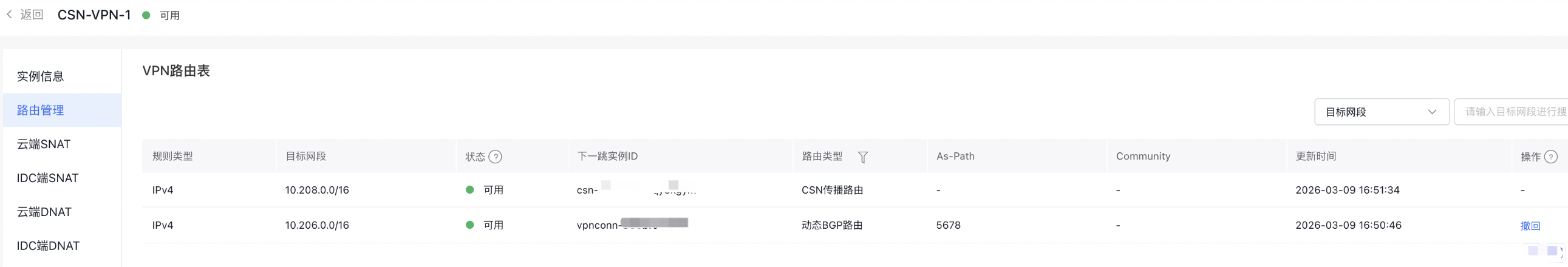

1.在 VPN 网关界面点击对应VPN的路由管理，可以看到本地数据中心发布的路由以及从 CSN 学习到的路由。

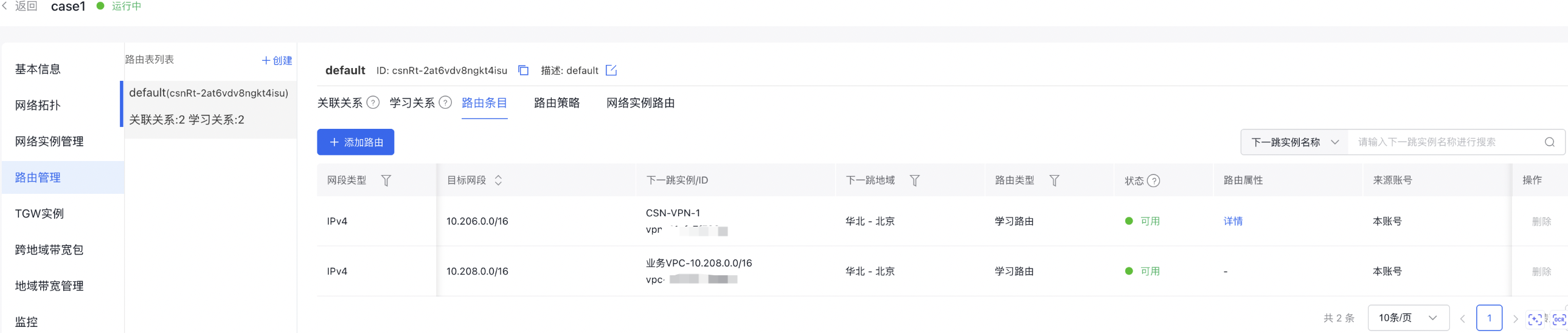

2.在 CSN 详情界面点击路由管理，选择路由条目，可以看到学习到的路由。

步骤六：验证测试

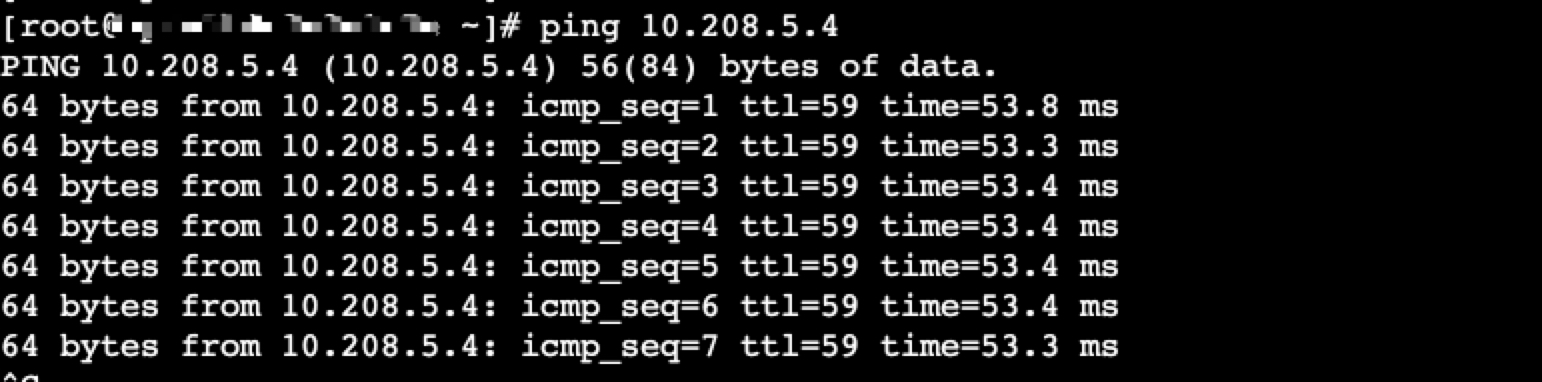

1.在本地数据中心的服务器ping云上VPC下任意一个BCC实例，验证通信是否正常。
