场景介绍

在企业混合云场景中，用户通常在百度智能云上部署多个 VPC，并需要与本地数据中心（IDC）实现互通。通过 IPsec VPN 可将 IDC 网络安全接入云上，并借助云智能网实现同地域或跨地域多个 VPC 与 IDC 的网络互通。当对 VPN 网关的高可用性和安全性要求较高时，可部署双 VPN 网关接入云智能网。主 VPN 网关出现公网 IP 被封或链路中断等异常时，可在秒级切换至备 VPN 网关，从而保障业务连续性。

场景示例

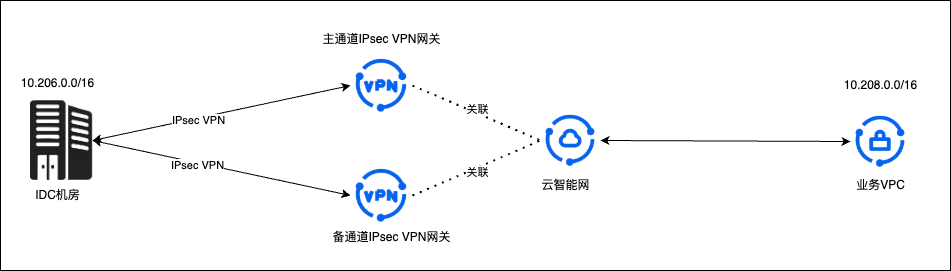

本文以下图所示场景为例：某企业在云上创建业务 VPC（10.208.0.0/16）并部署相关业务，同时在北京拥有本地数据中心（10.206.0.0/8）。为实现路由的自动学习与传播，企业在本地数据中心与 VPN 网关之间建立基于 BGP 的动态路由连接。为提升网络的可靠性与安全性，企业采用双 VPN 网关部署方案，并通过 BGP 路由策略实现主备切换，从而保障网络的高可用性。

网络规划

环境要求

1.IPsec VPN 网关类型需选择公网类型，同时本地数据中心侧网关设备需具备2个公网 IP。

2.本地数据中心侧网关设备需支持 IKEv1 或 IKEv2 协议。

3.本地数据中心侧网关设备需支持 BGP 动态路由协议能力。

业务网段规划

资源	网段	IP地址
本地数据中心	10.206.0.0/16	服务器地址 10.206.0.2
本地网关设备	不涉及	本地网关设备的公网接口
云上业务VPC	10.208.0.0/16	服务器地址 10.208.5.4

BGP 网段规划

资源	BGP 隧道网段网段	BGP IP 地址	BGP 本端 AS 号
IPsec 隧道1	169.169.169.0/30	169.169.169.1	1234
IPsec 隧道2	169.169.168.0/30	169.169.168.1	1234
本地数据中心接口1	169.169.169.0/30	169.169.169.2	5678
本地数据中心接口2	169.169.168.0/30	169.169.168.2	5678

配置步骤

步骤一：配置 IPsec-VPN 网关

1.创建两个IPsec-VPN，关联资源类型选择云智能网，本例使用BGP协议，故还需打开BGP功能开关。

步骤二：创建用户网关

1.配置两个用户网关，IP地址填IDC网关设备的公网IP，自洽系统号填IDC网关的ASN号。

步骤三：配置云智能网

1.在云智能网实例中选择创建CSN实例。

2.创建CSN实例后，点击名称调转到详情页，点击添加网络实例，添加VPN和VPC实例。

3.添加完成后，观察实例状态，均处于已加载状态。至此VPC和VPN都已经接入CSN了。

步骤四：配置 IPsec-VPN 隧道

1.点击IPsec VPN隧道后，开始创建IPsec VPN 隧道。

2.完成配置后，稍等10s左右查看VPN隧道的连接状态，如果监控检查为已连通，且BGP状态为已连接，说明隧道配置正常，公网IPsec已打通。

步骤五：检查路由表

1.在 VPN 网关界面点击对应VPN的路由管理，可以看到本地数据中心发布的路由以及从 CSN 学习到的路由。本地IDC对主隧道发布AS_PATH短的路由，对备隧道发布AS_PATH长的路由，从而实现主备链路上云。（当云上云下网段冲突时，将从CSN传播过来的路由置为不可用。）

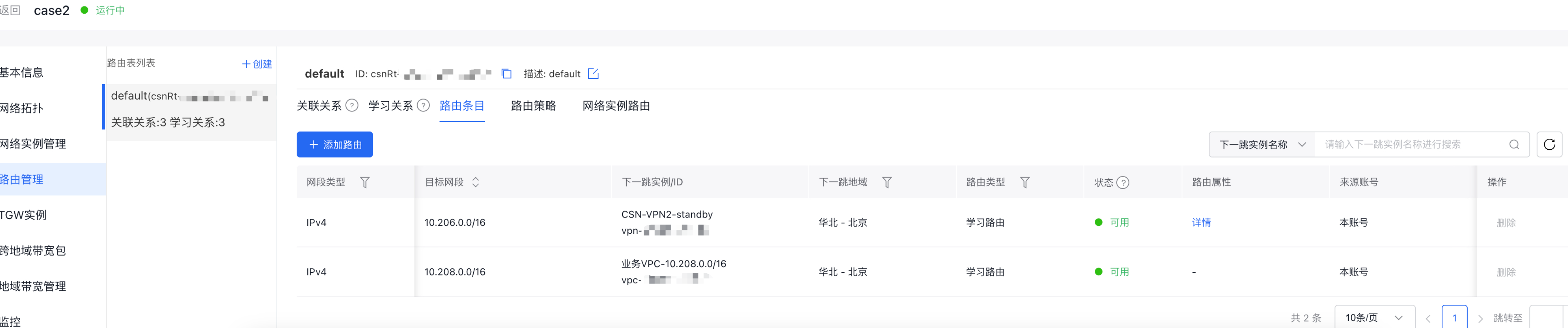

2.在 CSN 详情界面点击路由管理，选择路由条目，可以看到学习到的路由。由于从备VPN CSN-VPN2-standby学到的同网段路由的AS_APTH长，故将其置为备用。

步骤六：验证测试

联通性测试

1.在本地数据中心的服务器ping云上VPC下任意一个BCC实例，验证通信是否正常。

高可用测试

1.中断主隧道，验证备隧道是否可用。您可以通过修改IPsec主隧道的预共享密钥来中断主隧道。查看CSN的路由表，可见只有备隧道的路由。

2.测试连通性。
