多IDC间通过云智能网实现灾备

云智能网CSN支持全局选路,可支持用户通过调整BGP路由参数控制CSN选路,从而实现多IDC间灾备。

场景示例

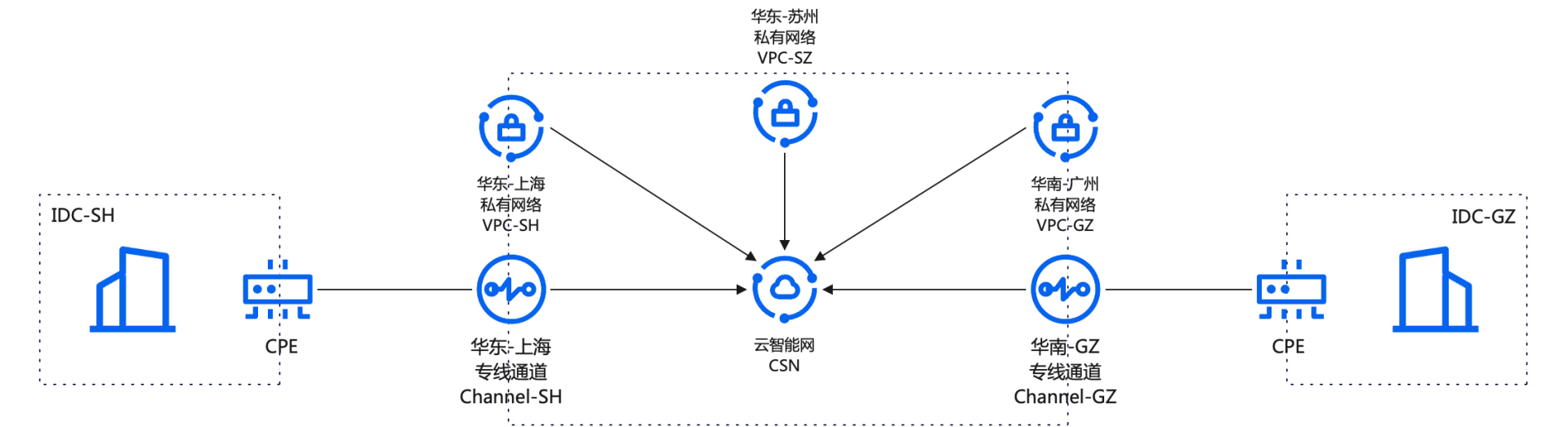

客户在华东-上海地域有IDC-SH,VPC-SH,华南-广州地域有IDC-GZ,VPC-GZ,华东-苏州地域有VPC-SZ。IDC-SH和IDC-GZ部署有相同服务Service-A,但IDC-SH的服务质量更高,常态下期望云上VPC访问服务Service-A的流量优先访问IDC-SH,当IDC-SH故障时,流量能自动切换,访问IDC-GZ的服务Service-A。 场景示例.png

资源规划

网络实例

网络实例名称 网络实例类型 地域 发布网段 BGP路由As-Path
VPC-SZ 私有网络 华东-苏州 192.168.0.0/24 -
VPC-GZ 私有网络 华南-广州 192.168.1.0/24 -
VPC-SH 私有网络 华东-上海 192.168.2.0/24 -
Channel-SH 专线通道 华东-上海 10.0.1.0/24
10.0.2.0/24
10.0.3.0/24
11111
Channel-GZ 专线通道 华南-广州 10.0.1.0/24
10.0.2.0/24
10.0.3.0/24
22222,33333

云服务器

云服务器名称 所属网络实例 云服务器IP
VM-SZ VPC-SZ 192.168.0.2
VM-GZ VPC-GZ 192.168.1.2
VM-SH VPC-SH 192.168.2.2

IDC服务

服务名称 所属IDC Endpoint
Service-A IDC-SH 10.0.1.2
Service-A IDC-GZ 10.0.1.2

配置步骤

步骤一:创建云智能网实例

1.登录云智能网控制台

2.创建云智能网实例,具体操作参考云智能网实例操作


步骤二:加载网络实例

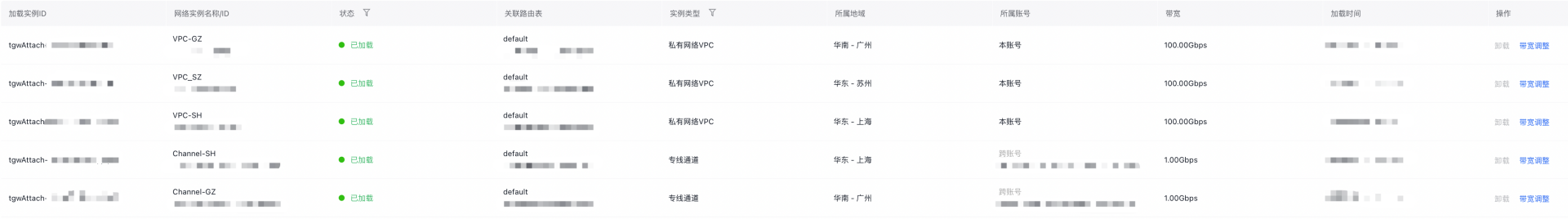

将专线通道Channel-SH和专线通道Channel-GZ加载进CSN,具体操作参考网络实例操作。全部加载完成后,CSN中的网络实例如下:

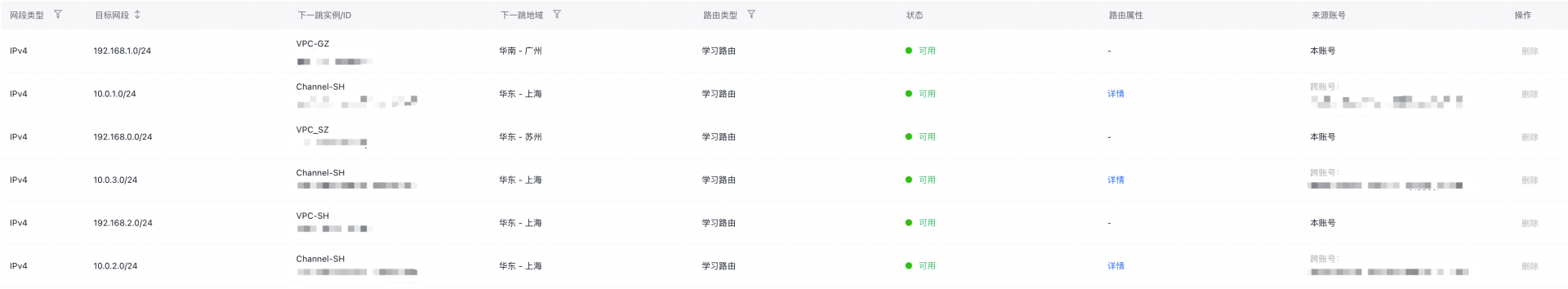

由于专线通道Channel-SH发布路由的As-Path较短,所以CSN会选择专线通道Channel-SH发布的路由为最优路由,默认路由表学习到的路由如下:



步骤三:购买带宽包并配置地域带宽

本文VPC访问IDC流量需要跨地域,所以需要购买带宽包,配置地域带宽,若无需跨地域,则无需购买带宽包。

1.购买带宽包,具体操作参考带宽包操作。带宽包付费方式及价格请参考产品定价。创建完成后,CSN内带宽包列表如下:

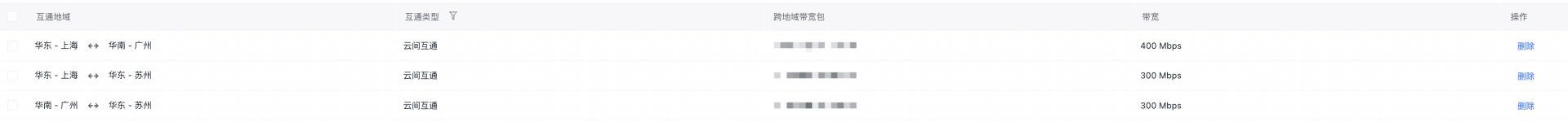

2.配置地域带宽,具体操作参考地域带宽操作。创建完成后,地域带宽列表如下:



步骤四:测试连通性及流量路径

分别登录云服务器VM-SZ(192.168.0.2),VM-GZ(192.168.1.2),VM-SH(192.168.2.2),登录方式可参考登录方式概述

  • 执行traceroute命令,目的IP为10.0.1.2,通过trace路径确认流量通过专线通道Channel-SH到达IDC-SH的服务Service-A(10.0.1.2)而非IDC-GZ的服务Service-A(10.0.1.2)。

步骤五:灾备测试

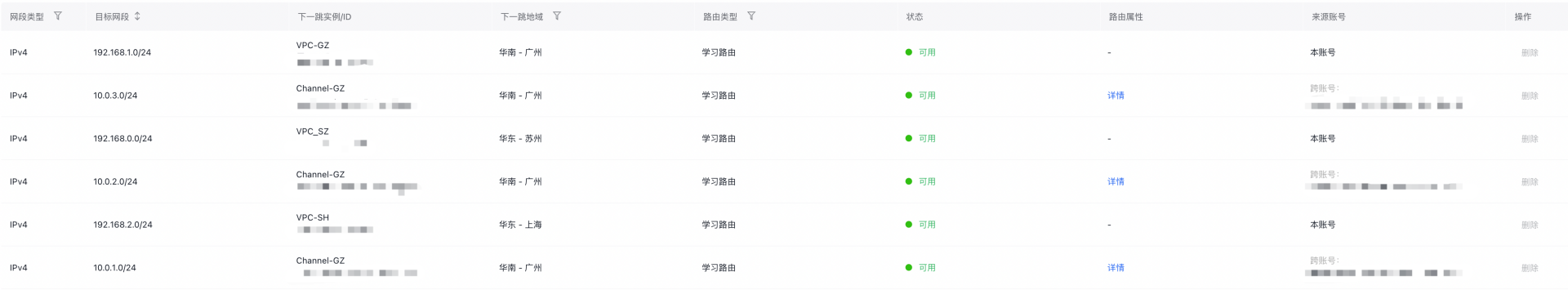

1.手动shutdown专线通道Channel-SH的BGP Peer,模拟IDC-SH网络故障,专线通道Channel-SH发布的BGP路由撤销,此时专线通道专线通道Channel-GZ发布的路由成为最优路由,路由收敛完成后,CSN默认路由表路由如下:


2.再次执行步骤四,确认当前云上VPC的访问10.0.1.2的流量已切换到专线通道Channel-GZ,到达IDC-GZ的服务Service-A(10.0.1.2)。
