数据转发到用户 Kafka

一、简介

本文档介绍如何通过 IoT Core 规则引擎，将设备消息转发至用户 Kafka 目的地，实现跨账号消息转发、写入自建 Kafka 集群或写入当前账号下专享版百度消息服务 for Kafka 集群等场景。

规则引擎中的“用户 Kafka”包括以下两类目的地：

• 专享版 Kafka：当前账号下的专享版百度消息服务 for Kafka 集群。
• 自定义 Kafka：用户自建 Kafka，或其他百度云账号下的百度消息服务 for Kafka。

使用用户 Kafka 前，需要先在 IoT Core 的“数据目的地管理”中添加对应 Kafka 目的地，添加成功并通过连接测试后，才能在规则中选择并使用。

其他关于规则引擎转发到当前账号百度消息服务 for Kafka 共享版主题的功能，请参考数据转发到百度消息服务 for Kafka。

阅读本示例前，建议先熟悉 IoT Core 快速入门文档。

二、场景描述

用户 Kafka 适用于以下场景：

• 写入专享版 Kafka：设备消息需要写入当前账号下的专享版百度消息服务 for Kafka 集群，用于满足专享集群、网络隔离或更高规格的消息处理需求。
• 写入自定义 Kafka：设备消息需要写入用户自建的、规则引擎网络可达且支持 JKS 证书认证的 Kafka 集群。
• 跨账号写入百度消息服务 for Kafka：设备实时数据需要共享给其他百度云账号，由数据接收方提供其账号下的 Kafka 主题和证书信息，数据发送方在 IoT Core 规则引擎中配置为用户 Kafka 目的地。

配置完成后，数据流向如下：

1设备 -> IoT Core -> 规则引擎 -> 用户 Kafka

三、注意事项

• 专享版 Kafka 使用前，需要先在百度消息服务 for Kafka 控制台为对应集群开启产品间转储，并确认所选连接协议已开放可用接入地址。未开启产品间转储时，系统无法获取可用内网接入地址，连接测试和规则写入都会失败。
• 专享版 Kafka 的连接地址由系统根据所选集群和连接协议自动获取，用户无需手动填写。
• 自定义 Kafka 当前支持 JKS 证书认证。使用百度消息服务 for Kafka 作为自定义 Kafka 时，可从对应主题下载证书包，并从证书包中获取可信证书、私钥及对应密码。
• 用户 Kafka 目的地添加成功后，建议先执行连接测试。连接测试失败时，规则向该目的地写入数据同样可能失败。
• 规则引擎写入 Kafka 时暂不支持指定分区。

四、操作步骤

4.1 创建 IoT Core 实例

进入物联网核心套件 IoT Core 控制台后，进行如下操作：

1. 在“实例列表”中点击“创建 IoT Core”。
2. 填写名称、描述后，点击“提交”。

当创建的 IoT Core 实例处于“运行中”状态时，表示实例创建成功。

4.2 添加模板

1. 点击已创建的 IoT Core 实例名称，进入实例详情页面。
2. 在左侧导航栏选择“模板”，点击“添加模板”。

3. 填写模板名称，点击“确认”完成添加。

默认创建的模板包含预设主题，其中 {deviceName} 是占位符，实际设备使用时需要替换为设备名称。也可以进入模板详情，按需添加自定义主题。

4.3 新增设备

1. 点击已创建的 IoT Core 实例名称，进入实例详情页面。
2. 在左侧导航栏选择“设备列表”，点击“新增设备”。

3. 填写名称、认证方式、描述和模板后，点击“提交”。

• 认证方式选择“证书认证”时，可参考使用证书鉴权建立 MQTT 连接。
• 认证方式选择“密钥认证”时，可参考通过 MQTT 连接及收发消息。
• 设备名称用于替换主题中的 {deviceName} 占位符。

4.4 添加用户 Kafka 目的地

在配置规则前，需要先进入“数据目的地管理”添加用户 Kafka 目的地。

1. 进入 IoT Core 实例详情页面。
2. 在左侧导航栏选择“规则引擎”下的“数据目的地”。
3. 点击“添加目的地”。
4. 选择数据目的地类型为“用户 Kafka”。
5. 根据实际使用场景选择“专享版 Kafka”或“自定义 Kafka”。

4.4.1 添加专享版 Kafka

专享版 Kafka 适用于将设备消息写入当前账号下的专享版百度消息服务 for Kafka 集群。

添加前请确认：

• 已在百度消息服务 for Kafka 控制台创建专享版 Kafka 集群和 Topic。
• 已为对应集群开启产品间转储。
• 已确认需要使用的连接协议已开放可用接入地址。

填写配置信息：

点击“提交”完成添加。添加成功后，可以在数据目的地列表中执行“连接测试”。

说明：

• 专享版 Kafka 的连接地址由系统根据所选集群和连接协议自动获取。
• 如果连接测试失败，请检查集群状态、产品间转储是否开启，以及所选连接协议是否与集群开放的接入协议一致。

4.4.2 添加自定义 Kafka

自定义 Kafka 适用于将设备消息写入用户自建的、规则引擎网络可达且支持 JKS 证书认证的 Kafka 集群，或其他百度云账号下的百度消息服务 for Kafka 主题。

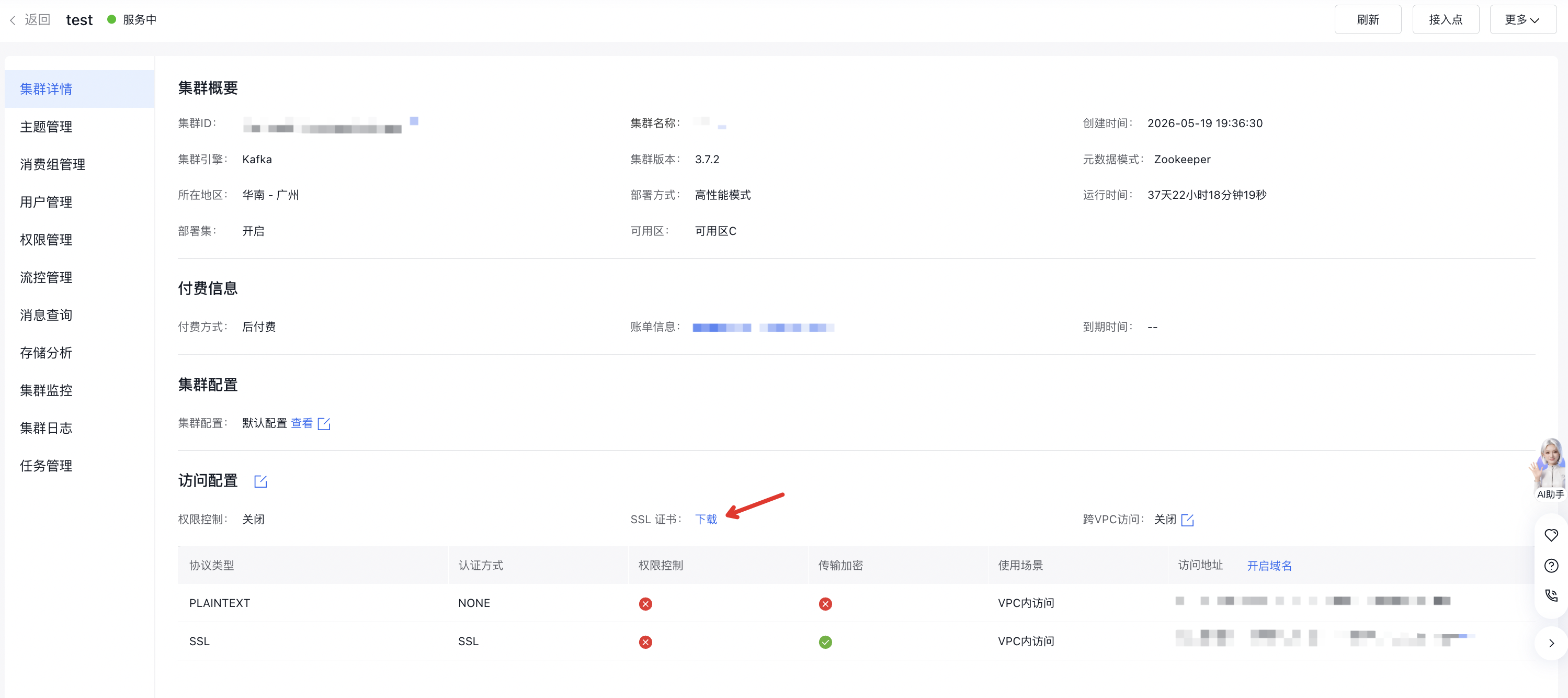

使用其他百度云账号下的百度消息服务 for Kafka 时，需要数据接收方提供对应 Kafka 主题和证书包。进入百度消息服务 for Kafka 控制台后，可在证书相关页面下载密钥文件，并解压获得后续配置需要的证书和密码。

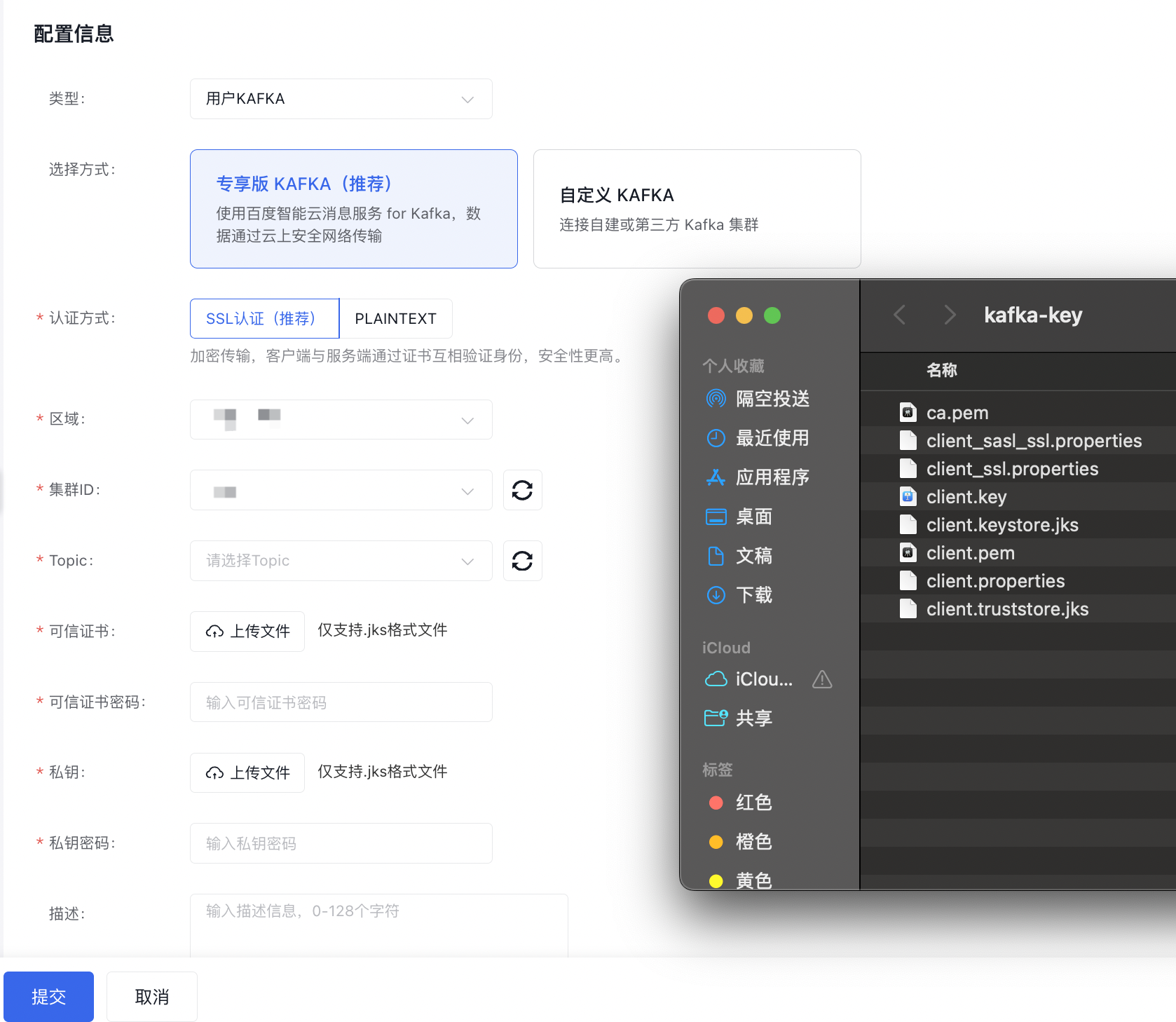

填写配置信息：

4.5 创建并配置规则

1. 点击“规则引擎”下的“规则列表”。若还未创建规则，请先点击“创建规则”进行创建。

2. 创建完成后，点击“编辑调试”进入规则配置页面。
3. 配置数据来源，填写设备消息来源 Topic。例如：

1$iot/+/events

4. 添加数据目的地，选择“用户 Kafka”，并选择 4.4 中已添加的 Kafka 目的地。
5. 配置查询语句。

如果不需要对消息做格式转换，可填写：

1$

表示规则引擎不进行格式转换，直接将原始 JSON 消息转发到用户 Kafka。

6. 点击“保存”，完成规则配置。
7. 返回规则列表，点击“启用”运行规则。

4.6 测试

完成配置后，可以测试数据流向是否符合预期：

1设备 -> IoT Core -> 规则引擎 -> 用户 Kafka

可以通过 MQTT.fx 等 MQTT 模拟器向 IoT Core 发送测试消息。MQTT.fx 的使用方式可参考使用 MQTT 模拟器连接及收发消息。

发送测试消息后，进入对应 Kafka 主题查看监控指标或消费消息内容。如果 Kafka 主题写入指标增长，说明设备消息已通过规则引擎成功转发到用户 Kafka。
