1 安全

1.1 安全信息

操作服务器前，请仔细了解以下安全信息。

1.1.1 运行安全

• 仅授权人员或专业的服务器工程师才能运行该服务器。
• 请将服务器放在干净、平稳的工作台或地面上进行维护。
• 运行服务器前，请确保所有线缆均连接正确。

• 为确保服务器充分散热，请遵循如下操作准则：

  • 请勿阻塞服务器的通风孔。
  • 服务器的空闲槽位必须安装假面板，比如电源模块槽位。
  • 空闲槽位假面板不在位情况下，请不要运行服务器。
• 为避免组件表面过热造成人身伤害，请确保设备和内部系统组件冷却后再操作。
• 为避免散热不充分而损坏服务器，请勿阻塞服务器的通风孔。当服务器与其他设备上下叠加安装在机柜中时，请确保两个设备之间留出垂直方向2mm以上的空隙。

1.1.2 电气安全

为避免人身伤害、触电或设备损坏，请将服务器完全断电，等系统电源指示灯变为橙色常亮时，将服务器上的电源线拔出。

• 为避免人身伤害或服务器损坏，请使用随机附带的电源线缆。
• 电源线缆只能用于配套的服务器，请勿在其他设备上使用。
• 为减少触电风险，在安装或拆卸任何非热插拔部件时，请先将设备断电。
• 请将电池弃于专门的电池处理点，勿随垃圾一起丢弃。

1.2 安全注意事项

为避免电源波动或临时断电对服务器造成影响，建议使用UPS为服务器供电。这种电源可防止服 务器硬件因电涌和电压峰值的影响而受损，并且可在电源故障时确保服务器正常运行。

为避免人身伤害或设备损坏，操作服务器时，还需注意以下事项：

• 服务器必须安装在标准19英寸机柜中。
• 机柜的支撑脚要完全触地，且机柜的全部重量应由支撑脚承担。
• 当有多个机柜时，请将机柜连接在一起。
• 请做好机柜安装的部署工作，将最重的设备安装在机柜底部。安装顺序为从机柜底部到顶部，即优先安装最重的设备。
• 将服务器安装到机柜或从机柜中拉出时（尤其当服务器脱离滑轨时），要求两个人协同工作，以平稳抬起服务器。当安装位置高于胸部时，则可能需要第三个人帮助调整服务器的方位。
• 每次只能从机柜中拉出一台设备，否则会导致机柜不稳固。
• 将服务器从机柜中拉出或推入前，请确保机柜稳固。
• 为确保充分散热，请在未使用的机柜位置安装假面板。

1.3 静电防护

人体或其它导体释放的静电可能会损坏主板和对静电敏感的部件，由静电造成的损坏会缩短主板和部件的使用寿命。

为避免静电损害，请注意以下事项：

• 佩戴防静电腕带，并将腕带的另一端良好接地。请将腕带紧贴皮肤，且确保其能够灵活伸缩。
• 在工作区内，请穿上防静电服和防静电鞋。
• 请使用导电的现场维修工具。
• 使用防静电的可折叠工具垫和便携式现场维修工具包。

1.4 设备标识

为避免维护服务器过程中可能造成的任何伤害，请熟悉服务器上可能出现的安全标识。

表1-1 安全标识

菜单项	含义
	该标识表示存在危险电路或触电危险。所有维修工作应由授权人员或专业的服务器工程师完成	为避免电击造成人身伤害，请勿打开符号标识部件。所有维护、升级和维修工作都应由授权人员或专业的服务器工程师完成
	该标识表示存在触电危险。不允许用户现场维修此部件。用户任何情况下都不能打开此部件	为避免电击造成人身伤害，请勿打开符号标识部件
	该标识出现在RJ45接口上，表示该接口用于网络连接	为避免电击、起火或设备损坏，请勿将电话或电信设备接入该接口
	该标识表示存在高温表面或组件。 如果触摸该表面或组件，可能会造成人身伤害	为避免组件表面过热造成人身伤害，请确保服务器和内部系统组件冷却后再操作
	该标识表示组件过重，已超出单人安全取放的正常重	为避免人身伤害或设备损坏，请遵守当地关于职业健康与安全的要求，以及手动处理材料的指导
	电源或系统上的这些标识表示服务器由多个电源模块供电	为避免电击造成人身伤害，请先移除所有电源线，并确保服务器已完全断电

2 服务器简介

本文中图片仅供参考，具体请以实物为准。

2.1 外观

服务器外观如图2-1所示。

图2-1 服务器外观

2.2 技术参数

表2-1 技术参数

2.3 前面板

介绍前面板组件。

图2-2 前面板组件

表2-2 前面板机箱组件说明

2.4 后面板

介绍后面板上的组件。

图2-3 后面板组件

表2-3 后面板组件说明

3 安装和拆卸服务器

介绍安装和拆卸服务器的操作方法。

3.1 安装流程

服务器安装流程如图3-1所示。

图3-1 安装流程

3.2 安装规划

在安装服务器前，请先规划和准备满足设备正常运行的物理环境，包括空间和通风、温度、湿度、洁净度、高度和接地等。

3.2.1 机柜要求

机箱高2U，深度730mm，对机柜的要求如下：

• 标准19英寸机柜。
• 建议机柜深度1200mm及以上。不同深度机柜的安装限制如表3-1所示，建议技术支持人员现场工勘，排除潜在问题。
• 机柜前方孔条距离机柜前门大于50mm。
• 服务器在1200mm机柜中的安装建议，请参考图3-2。

表3-1 不同深度机柜的安装限制

图3-2 服务器在1200mm机柜中的安装建议（机柜俯视图）

• 建议PDU采用向后直出线的方式，以免与机箱之间产生干涉
• 若PDU采用侧向出现的方式，建议技术支持人员现场工勘，确认PDU是否会与机箱后部相互干涉

3.2.2 服务器的空气流动方向

服务器的空气流动方向如图3-3所示。

图3-3 服务器机箱风道示意图

3.2.3 温度和湿度要求

为确保服务器正常工作，机房内需维持一定的温度和湿度。关于服务器环境温度和湿度要求，请参见2.2 技术参数。

3.2.4 高度要求

为确保服务器正常工作，对机房的高度有一定要求，详细信息请参见2.2 技术参数。

3.2.5 腐蚀性气体浓度限制要求

1.腐蚀性气体简介

腐蚀性气体可与设备内部的金属材料发生化学反应，不仅会腐蚀金属部件，加速设备老化，还容易导致设备故障。常见腐蚀性气体种类及来源如表3-2所示。

a. 常见腐蚀性气体种类及来源

表3-2 常见腐蚀性气体种类及来源

2.数据中心机房腐蚀性气体浓度限制要求

数据中心机房内腐蚀性气体浓度限值建议满足ANSI/ISA 71.4标准中的腐蚀性气体G1等级要求，对应的铜测试片腐蚀产物厚度增长速率应低于300 Å/月，银测试片腐蚀产物厚度增长速率应低于200 Å/月。

Å（埃）是表示长度的单位符号，1Å等于100亿分之一1米。

为满足G1等级的铜/银测试片腐蚀速率要求，数据中心机房内腐蚀性气体浓度建议值如表3-3所示。

表3-2 数据中心机房腐蚀性气体浓度要求

• 表3-3中的ppb（part per billion）是表示浓度的单位符号，1ppb表示10亿分之1的体积比。
• 表3-3中腐蚀性气体浓度限值是基于数据中心机房相对湿度＜50%及组内气体交互反应的结果。如果数据中心机房相对湿度每增加10%，则气体腐蚀等级相应增加1级。

3.非数据中心机房腐蚀性气体浓度限值要求

非数据中心机房内腐蚀性气体浓度限值建议满足IEC 60721-3-3:2002化学活性物质3C2等级的要求，如表3-4所示。

表3-3 非数据中心机房内腐蚀性气体浓度要求

上表中的平均值为机房环境中腐蚀性气体的典型控制限值，一般情况下不建议超过该值要求。最大致是限值或峰值，每天达到限值的时间不超过30min。

4.措施和建议

为达到上述要求，可对机房采取如下措施：

• 机房尽量避免建在腐蚀性气体浓度较高的地方。
• 机房不得与下水、排污、竖井、化粪池等管道相通，机房外部也应远离此类管道，机房入风口应背对这类污染源。
• 机房装修使用环保材料，应避免使用含硫、含氯的保温棉、橡胶垫、隔音棉等有机材料，同时含硫较多的石膏板也应避免使用。
• 柴油、汽油机应单独放置，禁止与设备同处一个机房内；燃油机位于机房外部时，排风方向应在机房下风处，并远离空调进风口。
• 蓄电池应单独隔离放置，禁止和电子信息设备放在同一个房间。
• 定期请专业公司进行监测和维护。

3.2.6 洁净度要求

室内灰尘落在机体上，可能造成静电吸附，使金属接插件或金属接点接触不良，不但会影响设备使用寿命，而且容易引起通信故障。

1.数据中心机房洁净度要求

数据中心机房内灰尘含量建议满足ISO 14644-1 8等级洁净度要求，具体要求如表3-5所示。

表3-4 数据中心机房灰尘含量要求

2.非数据中心机房洁净度要求

非数据中心机房内灰尘粒子（直径≥0.5μm）的含量建议满足GB 50174-2017标准要求，即小于等于17600000粒/m³。

3.措施和建议

为达到上述要求，可对机房采取如下措施：

• 机房远离污染源，工作人员禁止在机房内吸烟、饮食。
• 建议门、窗加防尘橡胶条密封，窗户建议装双层玻璃并严格密封。
• 地面、墙面、顶面采用不起尘的材料，应刷无光涂料，不要刷易粉化的涂料，避免粉尘脱落。
• 经常打扫机房，保持机房整洁，并每月定期清洗机柜防尘网。
• 相关人员进入机房前应穿好防静电工作服、戴好鞋套，保持鞋套、防静电工作服清洁，经常更换。

3.2.7 接地要求

良好的接地系统是服务器稳定可靠运行的基础，是服务器防雷击、抗干扰、防静电及安全的重要保 障。服务器通过供电系统的接地线缆接地，用户无需额外连接接地线缆。

3.3 工具准备

如表3-6所示，在安装、使用和维护服务器时，需准备以下工具和设备。

表3-5 工具要求

图示	名称	说明
	T25 Torx星型螺丝刀	用于智能挂耳上的松不脱螺钉（一字螺丝刀也可用于该螺钉）
	T30 Torx星型螺丝刀	用于CPU散热器上的松不脱螺钉
	T15 Torx星型螺丝刀（随服务器发货）	用于CPU主板上的固定螺钉等
	T10 Torx星型螺丝刀（随服务器发货）	用于拆卸智能挂耳固定螺钉等
	一字螺丝刀	用于更换系统电池等
	十字螺丝刀	用于硬盘支架的固定螺钉等
	浮动螺母安装条	用于牵引浮动螺母，使其安装在机柜的固定导槽孔位上
	斜口钳	用于剪切绝缘套管等
	裁纸刀	用于拆卸服务器外包装
	卷尺	用于测量距离
	万用表	用于测量电阻、电压，检查电路
	防静电腕带	用于操作服务器时使用
	防静电手套	用于操作服务器时使用
	防静电服	用于操作服务器时使用
	梯子	用于高处作业
	接口线缆（如网线、光纤）	用于服务器与外接网络互连
	串口线	用于访问串口，定位问题
	显示终端（如显示器）	用于服务器显示
	温度计/湿度计	用于监控机房温度、湿度，是否满足设备稳定运行环境
	示波器	用于测量电压和时序

3.4 安装服务器

介绍安装服务器的操作方法。

(1) 根据实际情况，安装如下服务器固定附件。本文以安装滑轨为例。

• 安装滑轨。请将滑轨中的外轨安装到机柜，内轨安装到服务器。
• 安装托盘。请将托盘提前安装到机柜。

(2) 如图3-4所示，将服务器推入机柜。

图3-4 将服务器推入机柜

(3) 固定服务器。将服务器两侧挂耳紧贴机柜方孔条，使用固定螺钉将服务器固定。

3.5 连接外部线缆

介绍服务器外部线缆的连接方法。

3.5.1 连接网线

1.连接RJ45网线

(1) 确定服务器上的网络接口。

通过BMC 专用网口登录BMC 进行设备管理。

(2) 确定网线型号。

请确保网线导通（使用网线测试仪），网线型号与替换下的网线型号一致或兼容。

(3) 为网线编号。

• 网线编号应与替换下的网线相同。
• 建议使用统一规格的标签。在标签上分别填写本端设备和对端设备的名称、编号。

(4) 连接网线。如图3-5所示，将网线一段连接到服务器的以太网接口，另一端连接对端设备。

图3-5 连接RJ45网线

(5) 检查网线连通性。

服务器上电后，可使用ping命令检查网络通信是否正常。如果通信不正常，请交叉测试网线或检查网线接头是否插紧。

(6) 绑扎网线，具体请参见3.5.3 固定线缆。

2.连接光纤网线

(1) 将光模块安装到服务器光模块和接入网络的设备上。

(2) 取下光纤连接器的防尘帽，并清洁光纤端面。

(3) 取下光模块的防尘帽，如图3-6所示，将光纤一端的连接器连接到服务器的光模块上，光纤另一端连接器连接到接入网络的设备的光模块上。

连接光纤时，请不要直视光接口和光纤连机器，以免对眼睛造成伤害。

图3-6 LC光纤连机器连接光模块

3.5.2 连接电源线缆

1.操作注意事项

• 为避免人身伤害或设备损坏，请使用配套的电源线缆。
• 连接电源线缆前，请确保服务器和各个部件已安装完毕。

2.操作步骤

电源线缆固定装置有多种形态，本文以线扣举例。

(1) 如图3-7所示，将电源线缆一段插入服务器后面板上的电源模块接口。

图3-7 连接电源线缆

(2) 将电源线缆另一端插入外部供电系统，如机柜的交流插线板。

(3) 为防止电源线缆意外断开，请固定电源线缆。

a. （可选）如果线扣离电源模块太近时，会导致电源线无法放入线扣中。此时请将线扣上的锁扣向外掰，同时滑动线扣，如图3-8中①和②所示。

图3-8 向后滑动线扣

b. 将线扣两侧向外掰，打开线扣，如图3-9中①和②所示。

c. 将电源线放入线扣中，并合上线扣，如图3-9中③和④所示。

图3-9 固定电源线缆

d. 将线扣向前滑动，直到固定住电源线插头，如图3-10所示。

图3-10 用线扣卡住线缆插头

3.5.3 固定线缆

完成所有布线后，建议通过如下方法固定线缆。

• 线缆绑扎带可以安装在左侧或右侧机柜滑轨上，建议您安装在左侧，以便更好的进行线缆管理。
• 在一个机柜中使用多个线缆绑扎带时，请交错排列绑扎带的位置，比如从上向下看时绑扎带彼此相邻，这种布局有利于滑轨的滑动。

(1) 将线缆与机柜滑轨贴紧。

(2) 用线缆绑扎带固定线缆。如图3-11中①和②所示，将线缆绑扎带的末端穿过扣带，使绑扎带的多余部分和扣带朝向滑轨外部。

图3-11 将线缆固定到机柜滑轨

3.5.4 布线指导

• 所有线缆在走线时，请勿遮挡风扇、电源的进、出风口，否则会影响服务器散热。
• 确保线缆连接时无交叉现象，便于端口识别和线缆的插拔。
• 确保所有线缆都进行了有效标识，使用标签书写正确的名词，便于检索。
• 当前不需要装配的线缆，建议将其盘绕整理，绑扎在机柜的合适位置。
• 为避免触电、火灾或设备损坏，请不要将电话或通信设备连接到服务器的RJ45以太网接口。
• 使用理线架时，每条线缆要保持松弛，以免从机柜中拉出服务器时损坏线缆。

3.6 拆卸服务器

介绍拆卸服务器的操作方法。

(1) 将服务器下电，具体步骤请参见4.2 下电。

(2) 断开所有外部线缆。

(3) 解锁服务器固定螺钉。

(4) 从机柜中拉出服务器。

(5) 将服务器放在干净、平稳的防静电工作台或地面上，进行部件安装、更换和设备维护。

4 上电下电

介绍服务器的上电和下电方法。

在服务器连接了外部数据存储设备的组网中，请确认服务器是第一下电且最后一个恢复上电的设备，该方法可确保服务器上电时，系统不会误将外部数据存储设备标记为故障设备。

4.1 上电

介绍服务器的上电方法。

4.1.1 前提条件

• 服务器及内部部件已经安装完毕。
• 服务器已连接外部供电系统。

4.1.2 操作步骤

1.方式一：接通后面板电源后服务器自动上电

将电源线插入后面板电源接口，接通电源后，服务器自动上电。

电源向服务器正常供电。当系统电源指示灯由绿色闪烁，最后变为绿色常亮时，表明服务器完成上电。系统电源指示灯的具体位置请参见图2-3。

4.2 下电

介绍服务器的下电方法。

4.2.1 前提条件

• 下电前，请确保所有数据已提前保存。
• 下电后，所有业务将终止，因此下电前请确保服务器的所有业务已经停止或者迁移到其他服务器上。

4.2.2 操作步骤

1.方式一：通过后面板上的开机/待机按钮为服务器下电

• 服务器正常关机流程

(1) 按下服务器后面板上的开机/待机按钮，使服务器下电。

(2) 等系统电源指示灯变为橙色常亮时，断开服务器与外部供电系统之间的电源线缆。

• 服务器非正常关机流程

(1) 按住服务器前面板上的开机/待机按钮5秒以上，使服务器下电。

采用该方式，应用程序和操作系统为非正常关闭。当应用程序停止响应时，可采用这种方式。

(2) 断开服务器与外部供电系统之间的电源线缆。

2.方式二：通过 iaputil 为服务器远程下电

(1) iaputil远程下电的具体指令请参见7.2.3工具命令。

(2) 断开服务器与外部供电系统之间的电源线缆。断开服务器线缆

5 更换部件

介绍服务器有哪些可更换部件，以及部件更换的详细操作步骤。

5.1 更换ARM节点

5.1.1 准备工作

• 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体（如首饰、手表）。
• 更换部件前，请检查插槽或连接器，确保针脚没有损坏（比如针脚弯曲、连接器上有异物）。

5.1.2 更换步骤

1.拆卸ARM节点

(1) 按下ARM节点的解锁按钮，完全打开扳手，将ARM节点沿水平方向从机箱中缓缓拔出。

(2) 将拆卸下来的ARM节点放入防静电包装袋。

2.安装ARM接地

(1) 从防静电包装中取出袋安装的ARM节点。

(2) 按下解锁按钮，扳手会自动打开。

(3) 沿水平方向将ARM接地缓缓插入机箱中，然后闭合扳手。

5.2 更换电源模块

介绍如何更换电源模块。

5.2.1 安装准则

• 电源模块支持热插拔。
• 请勿使用第三方电源模块，否则可能会导致硬件损坏。
• 服务器支持1+1电源模块冗余。
• 当电源模块温度超过正常工作温度，电源将自动关闭，当温度恢复到正常范围后，电源将会自动开启。

5.2.2 准备工作

• 请提前做好防静电措施：穿上防静电工作服；正确佩戴防静电腕带并良好接地；去除身体上携带的易导电物体（如首饰、手表）。
• 更换部件前，请检查插槽或连接器，确保针脚没有损坏（比如针脚弯曲、连接器上有异物）。

5.2.3 更换步骤

1.拆卸电源模块

电源模块支持热插拔，当服务器配置两个电源模块，且服务器后部有足够空间可供更换电源模块时， 请从步骤(3)开始执行，否则请从步骤(1)开始执行。

(1) 将服务器下电。具体步骤请参见4.2 下电。

(2) 拆卸服务器。具体步骤请参见3.6 拆卸服务器。

(3) 断开需更换电源的电源线缆。

a.将线扣上的锁扣掰开，同时向外滑动线扣。

b.将线扣一端掰开，打开线扣，然后将电源线缆从线扣中取出。

c.从电源线缆插口中拔出电源线缆。

(4) 拆卸电源模块。如图5-1所示，按下电源模块解锁弹片的同时，握持电源模块后部的拉手环将电源模块从槽位中拔出。

图5-1 拆卸电源模块

2.安装电源模块

当服务器仅配置一个电源模块时，请将电源模块安装到之前拆卸的电源模块槽位上。

(1) 如图5-2所示，拆卸电源模块假面板。

图5-2 拆卸电源模块假面板

(2) 安装电源模块。

a.电源模块不防反，请先摆正电源模块，此时电源模块上的风扇1电源模块左侧。

b.将电源模块安装到服务器。如图5-3所示，将电源模块推入电源插槽中，直到听到咔哒一声。

图5-3 安装电源模块到服务器

(3)（可选）如果已断开电源线缆，请连接。

(4)（可选）如果服务器已下电，请将其上电。具体步骤请参见4.1 上电。

(5) 确认工作。可通过以下方法判断电源模块工作状态，以确保电源模块安装成功。

 根据电源模块状态指示灯，确认电源模块是否正常工作。指示灯详细信息请参见2.4 后面板。

 通过BMC 工具命令，查看电源模块是否正常工作。详细信息请参见7.2.3 工具命令。

6 交换模块操作指导

6.1 Switch的外部端口

SFP0和SFP1任一端口均能访问到核心板0-95。

• 若SFP0、SFP1同时连接外部的交换机，外部的交换机需要将连接端口配置手工聚合口。
• 若SFP0和SFP1均UP，会自动形成一个逻辑端口即聚合组；如果SFP0和SFP1只连接其中一个端口，对端交换机可以不配置聚合。

6.2 组网流量

图6-1 组网流量

机箱Switch由两级交换组成，第一级交换包含2个SFP上行口和16个1000BASE-T下行口，第二级交换包含1个1000BASE-T上行口和6个1000BASE-T下行口。

• 流量①的路径：单个二级交换内做流量转发
• 流量②的路径：二级交换<->一级交换<->二级交换在内部的流量转发
• 流量③的路径：二级交换<->一级交换<->外部交换机的流量转发

7 BMC常用操作指导

7.1 BMC IP地址设置

服务器BMC专用管理网口的管理IP地址缺省通过DHCP获取，因此用户需要手动登录BMC串口查看BMC IP地址。

服务器启动过程中，BMC启动时间为3分钟左右，启动完成后，默认后面板的串口为BMC串口。

7.1.1 登录BMC串口

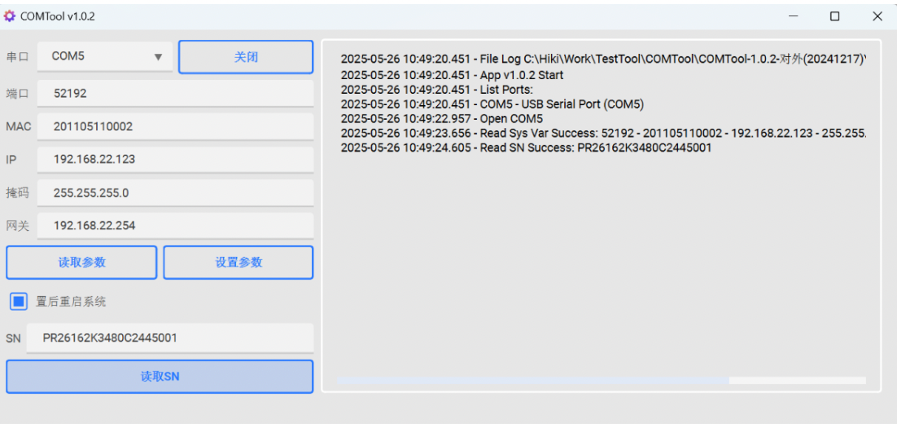

如图7-1所示，登录BMC串口：将RS232的线缆连接到console口，使用Windows工具COMTool进行MAC、IP、掩码、网关的配置，还有SN的读取。

图7-1 登录BMC串口

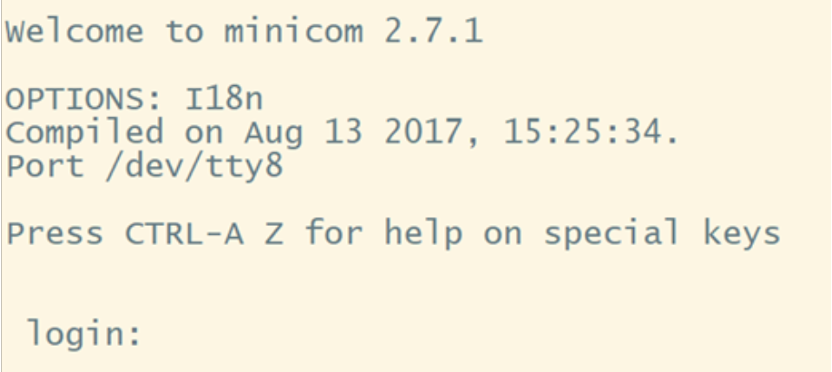

7.1.2 登录Switch串口

如图7-2所示，通过iaputil工具的SOL功能连接到Switch的串口（登录账号/密码：root/mcimaster）

SOL串口连接交换机，s:后接交换机编号，编号范围0

1./iaputil sol -l 11.100.9.252 -p 52192 -d s (s和s:0的作用是一样的)
2./iaputil sol -l 11.100.9.252 -p 52192 -d s:0

图7-2 登录Switch串口

7.1.3 登录核心板串口

通过iaputil工具的SOL功能连接到到核心板的串口（登录账号/密码：root/mcimaster）

SOL串口连接ARM核心板，c:后接核心板编号，编号范围0~95

1./iaputil sol -l 172.30.85.211 -p 52192 -d c:0

7.2 BMC 使用说明

7.2.1 工具安装

（1）将文件放置到可访问目标机箱的x86服务器上，修改文件名为iaputil并追加执行权限

（2）必须安装依赖的第三方插件：

tmux

minicom

7.2.2 工具参数说明

1iaputil COMMAND [OPTIONS...] ...
2IAP tool for Baidu ARM Cloud server.
3Commands:
4        sol     Open serial on lan, look at minicom for more help
5        power   Power control
6        info    Display device information
7        iap     Upload firmware file for devie
8        net     Modify network information
9        fan     Fan control
10Options:
11        -l host         Server bmc host
12        -p port         Server bmc port
13        -d t[:n]        Device selector
14                t Should be one of c, s, b, r, f, u for core board, switch, bmc board, carrier, full system, uid
15                n Devce number for c and r, other devices don't need device number'
16        -f romfile      ROM file for iap command
17        -b bitrate      Bitrate for send data speed, 9600 for default
18        -c args         Additional cmd options
19        -m mode         Power operation mode, should be one of: on, off, reset
20        -n net_args     network arguments for net command
21        -h              Print this help
22        -v              Print version information

7.2.3 工具命令

1. SOL功能，Serial over LAN，串口的远程访问功能

（1）SOL串口连接ARM核心板，c:后接核心板编号，编号范围0~95

1./iaputil sol -l 172.30.85.211 -p 52192 -d c:0

（2）SOL串口连接交换机，s:后接交换机编号，编号范围0

1./iaputil sol -l 11.100.9.252 -p 52192 -d s (s和s:0的作用是一样的)
2./iaputil sol -l 11.100.9.252 -p 52192 -d s:0

（3）增加iaputil主动关闭SOL功能，打开SOL之前可以先进行关闭再打开

1./iaputil sol -l 192.168.22.123 -p 52192 -d n
2./iaputil sol -l 172.30.85.211 -p 52192 -d c:0

（4）退出SOL串口

先按键Ctrl+A，再按键X

（5）查看机箱交换机固件版本

1./iaputil sol -l 192.168.22.123 -p 52192 -d s:0
2root/mcimaster
3cat /etc/version

2. Power功能，控制上下电和复位功能

（1）PSU电源的上下电

下电

1./iaputil power -l 11.15.142.1 -p 52192 -d f -m off

上电

1./iaputil power -l 11.15.142.1 -p 52192 -d f -m on

（2）核心板上下电操作

下电

1./iaputil power -l 11.15.142.1 -p 52192 -d c:1 -m off

上电

1./iaputil power -l 11.15.142.1 -p 52192 -d c:1 -m on

（3）BMC复位

1./iaputil power -l 192.168.22.123 -p 52192 -d b -m reset

（4）载板复位，r:后接载板编号，编号范围0~15

1./iaputil power -l 192.168.22.123 -p 52192 -d r:0 -m reset

（5）UID灯电源控制

灭UID灯

1./iaputil power -l 192.168.22.123 -p 52192 -d u -m off

亮UID灯

1./iaputil power -l 192.168.22.123 -p 52192 -d u -m on

3. info功能，查看设备信息功能

（1）查看bmc主板信息，包括：机箱名称、PCB版本、BMC软件版本、机箱SN码、BMC IP、BMC MAC

1./iaputil info -l 11.15.142.1 -p 52192 -d b

（2）查看核心板信息，c:后接核心板编号，编号范围0~95

1./iaputil info -l 11.14.0.172 -p 52192 -d c:49

4. iap功能，In Application Programming，固件升级功能

（1）远程升级BMC固件

1./iaputil iap -l 192.168.22.123 -p 52192 -d b -f ./BootloaderM4Test.bin

（2）远程升级交换机固件，s:后接交换机编号，编号范围0

1./iaputil iap -l 192.168.22.123 -p 52192 -d s -f ./rom.bix (s和s:0的作用是一样的)
2./iaputil iap -l 192.168.22.123 -p 52192 -d s:0 -f ./rom.bix

5. net功能，远程修改BMC网络配置信息功能

（1）设置BMC的IP-Netmask-Gateway信息

1./iaputil net -l 192.168.22.123 -p 52192 -d b -n "192.168.22.123-255.255.255.0-192.168.22.254"

6. fan功能风扇控制

（1）查看风扇转速

1./iaputil fan -l 11.15.100.1 -p 52192 -d b -c "fan_tach"

（2）设置散热策略

1./iaputil fan -l 192.168.22.123 -p 52192 -d b -c "set_policy:70,3,66,3,0,60"

（3）查看散热策略

1./iaputil fan -l 11.15.100.1 -p 52192 -d b -c "get_policy"

* 参数1：表示CPU温度等于或高于此值时，风扇全速运转

* 参数2：表示CPU温度从设置的最高值每降低1度占空比降低值

* 参数3：表示GPU温度等于或高于此值时，风扇全速运转

* 参数4：表示GPU温度从设置的最高值每降低1度占空比降低值

* 参数5：表示是否固定占空比（1固定（手动），0自动），1固定时自动调整策略被屏蔽

* 参数6：表示固定占空比值，只有参数5=1（手动），此参数才生效

8 日常维护指导

介绍服务器的日常维护方法。

8.1 维护基本原则

• 服务器所在机房应保持整洁，温度和湿度符合服务器运行要求，机房内不放置无关设备和物品。
• 定期通过BMC 检查服务器的健康状态，如果不健康，则需要立即检查并排除故障。
• 了解操作系统和应用软件最近的更新情况，并根据需求更新软件。

• 制定可靠的备份计划。

  • 根据服务器的运行情况，定时备份数据。
  • 如果数据频繁改变则需随时备份。
  • 定时检查备份以确保数据保存正确。
• 现场保留一定数量的备件，以便部件出现故障时可及时更换。备件使用后，请及时补充。
• 为方便解决组网方面的问题，请保存最新的网络拓扑图。

8.2 维护工具

维护服务器需要以下工具：

• 通过温湿度计监控服务器运行环境。
• 通过BMC 监控服务器运行状态。

8.3 维护操作

介绍服务器的日常维护任务操作和操作方法。

8.3.1 任务列表

日常维护任务如所示。

表10-1 日常维护列表

8.3.2 查看服务器监控指示灯

检查服务器前后板上的所有指示灯状态是否正常。关于指示灯的详细说明，请参见2.4 后面板。

8.3.3 监测机房温度和湿度

请使用温湿度计测量机房温度和湿度，确保温湿度控制在服务器的工作范围内。关于服务器工作和贮存环境温湿度要求，请参见2.2 技术参数。

8.3.4 检测线缆

检测通信线缆、电源线缆连接是否正常。

1.注意事项

• 插拔线缆时，请勿用力过猛。
• 请勿扭曲或拉扯线缆。
• 合理布线，具体请参见3.5.4 布线指导。

2.检查标准

• 线缆类型正确。
• 连接正常、牢固、长度适合。
• 线缆无老化，连接点无扭曲、无腐蚀。

8.3.5 查看服务器状态

查看服务器各子系统基本状态的具体操作请参见7.2.3 工具命令。
