          不同地域IDC和VPC通过专线实现互通

          简介

          通过物理专线,您可以在本地数据中心(IDC)和百度智能云私有网络(VPC)间建立私网通信,构建混合云。然后将本地的IT基础架构无缝地扩展到百度智能云上,借助百度智能云海量的计算、存储、网络、CDN资源,应对业务波动,提高应用的稳定性。

          网络拓扑

          本案例的网络架构如下:

          • 用户分别在北京和广州自己的IDC。
          • 用户分别在北京和广州地域部署了云服务。
          • 确保各地域的VPC网段和数据中心的网段都不冲突。

          各VPC和数据中心的IP地址段如下表所示。

          网络 IP地址段
          北京VPC1 10.1.0.0/16
          广州VPC2 10.2.0.0/16
          北京IDC1 10.3.0.0/16
          广州IDC2 10.4.0.0/16


          部署方案


          北京IDC通过专线连接到北京百度智能云接入点

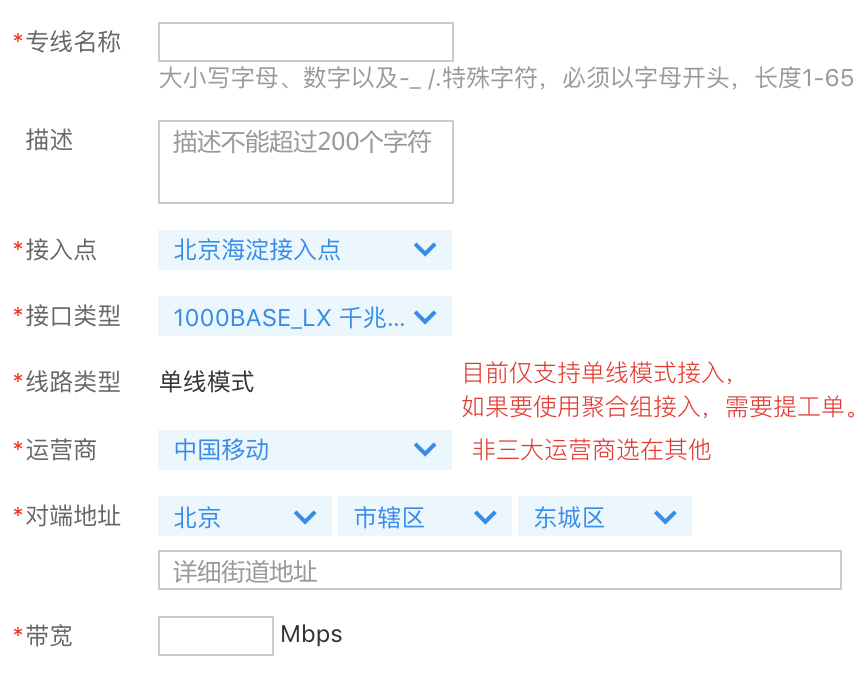

          1. 登陆百度智能云控制台,选择“产品服务>专线ET“,进入物理专线列表页面。点击“申请物理专线”,进入申请物理专线页面提交物理专线申请。待百度智能云网络工程师审核通过后,物理专线状态变成“可用”。

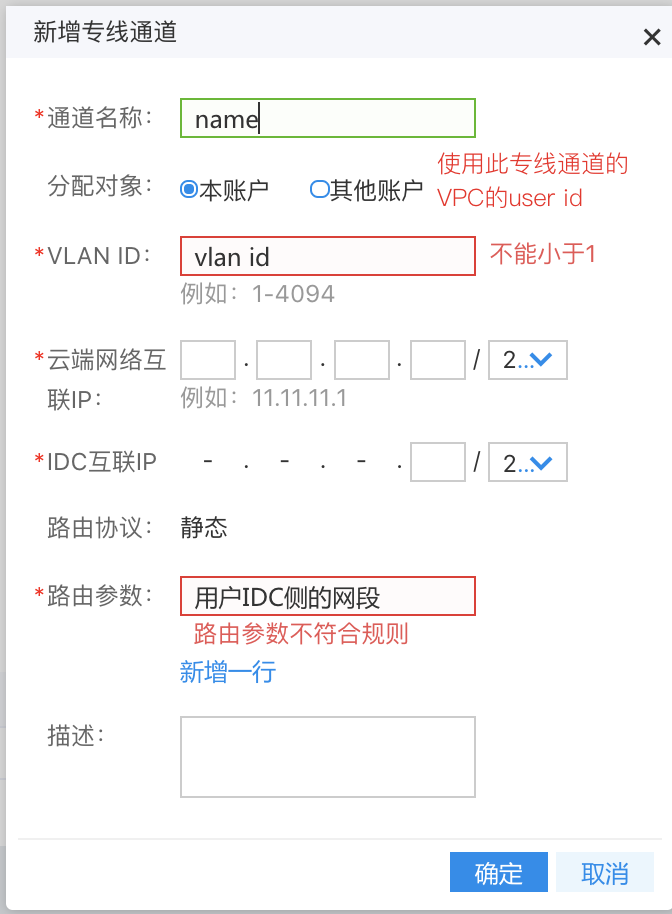

          1. 在物理专线实例详情页面中申请专线通道。分配对象:使用此专线通道的user id。若是专线合作伙伴,应该填写授权的user id。路由参数:10.3.0.0/16。待百度智能云网络工程师审核,若申请的参数无冲突,审核通过后此专线通道变成“可用”状态。


          1. 创建专线网关和绑定通道,在北京VPC中创建专线网关,云端网络参数翻译到EVR上是从EVR到BVRouter进VPC的路由,所以这里需要包含北京VPC。


          1. 配置用户IDC1侧的路由,用户在IDC1的网关上配置。
          目的网段 下一跳
          10.1.0.0/16 云侧的互联ip
          1. 配置百度智能云VPC1侧的路由。
          源网段 目标网段 路由类型 下一跳实例
          10.1.0.0/16 10.3.0.0/16 专线网关 专线网关实例1
          1. 验证,用VPC内VM和IDC1内的IP互PING。

          广州IDC通过专线连接到广州百度云智能云接入点

          配置同北京IDC通过专线连接到北京百度智能云接入点

          北京VPC1与广州VPC2建立对等连接

          可参考对等连接操作指南

          配置路由实现IDC和VPC之间互通

          1. 在用户IDC1配置路由。
          目的网段 下一跳
          10.1.0.0/16 云侧的互联ip
          10.2.0.0/16 云侧的互联ip
          10.4.0.0/16 云侧的互联ip
          1. 在用户IDC2配置路由。
          目的网段 下一跳
          10.1.0.0/16 云侧的互联ip
          10.2.0.0/16 云侧的互联ip
          10.3.0.0/16 云侧的互联ip
          1. 在北京VPC1添加专线路由和对等连接路由,添加云端网络。

          添加VPC路由

          源网段 目标网段 路由类型 下一跳实例
          10.2.0.0/16 10.4.0.0/16 专线网关 专线网关2
          10.1.0.0/16 10.4.0.0/16 专线网关 专线网关2
          10.3.0.0/16 10.4.0.0/16 专线网关 专线网关2
          10.2.0.0/16 10.1.0.0/16 对等连接 对等连接
          10.2.0.0/16 10.3.0.0/16 对等连接 对等连接
          10.4.0.0/16 10.1.0.0/16 对等连接 对等连接
          10.4.0.0/16 10.3.0.0/16 对等连接 对等连接

          添加VPC路由

          云端网络
          10.1.0.0/16
          10.2.0.0/16
          10.4.0.0/16
          1. 在广州VPC2添加专线路由和对等连接路由,添加云端网络。

          添加VPC路由

          源网段 目标网段 路由类型 下一跳实例
          10.1.0.0/16 10.3.0.0/16 专线网关 专线网关2
          10.2.0.0/16 10.3.0.0/16 专线网关 专线网关2
          10.4.0.0/16 10.3.0.0/16 专线网关 专线网关2
          10.1.0.0/16 10.2.0.0/16 对等连接 对等连接
          10.1.0.0/16 10.4.0.0/16 对等连接 对等连接
          10.3.0.0/16 10.2.0.0/16 对等连接 对等连接
          10.3.0.0/16 10.4.0.0/16 对等连接 对等连接

          添加VPC路由

          云端网络
          10.1.0.0/16
          10.2.0.0/16
          10.3.0.0/16
          1. 验证,北京VPC1、广州VPC2、北京IDC1和广州IDC2进行互ping测试。
