Cloud AD Network

Baidu Cloud AD Network旨在帮助同时拥有流量资源和广告主资源的客户在百度云上迅速搭建广告平台,包含SSP、DSP、ADX等组件。该框架以源代码形式交付,便于客户根据实际情况进行二次开发。成为Cloud AD Network的客户,我们将利用百度独有的在线广告检索端技术与经验为您提供专业的服务。

产品架构图

产品优势

多方ADX对接

提供ADX Connector实现主流ADX对接;开发者可修改源码对接不同流量方系统。

百度检索端服务对接

提供检索端示例代码,可对接百度基于机器学习的广告优选服务,CTR预估服务,立即拥有业界顶尖的检索端能力

移动、PC跨屏投放

可用于传统基于Cookie mapping的PC Web端投放,也可用于移动端投放,同时开放了百度图片处理技术,支持图片物料跨屏resizing

多种计费支持

支持流行的CPM、CPC计费方式,支持两种计费方式的转换设置。

百度大数据技术

提供百度独有的BML机器学习平台以支撑实时竞价需要的预测技术;提供高性能、高可靠、自动伸缩的托管式Hadoop、Spark集群用于日志处理

A/B Test

提供多层流量实验框架,方便实现A/B test

广告业务端DEMO

提供完整的广告主业务端代码与UI,立即就能实现RTB投放。

效果监控

提供完整的Dashboard按照点击数、展现数、时间、人群、媒体、创意等维度的监控投放效果

百度BES内网直连

投放系统部署于百度云服务器BCC上可通过百度内网与百度BES直连

竞价流程

ADX workflow

流程说明

  • 1 2

    卖方(SSP/SDK)发起一次广告请求,Seller Connector接收到这个请求,解析并封装成内部请求格式,发送给ADX Module

  • 3 4

    ADX Module对该请求进行处理,选择所有符合要求的买方,通过DSP Agent进行分发,DSP Agent将内部请求封装成与DSP约定的格式,并将该请求发送给相应的买方

  • 5 6

    DSP返回其竞价结果,其中包含了广告信息,DSP Agent接收到买方的响应,解析并封装成内部响应格式,发送给ADX Module继续进行处理

  • 7 8

    ADX Module将最终的响应结果返回给Selling Connector,Selling Connector将内部响应格式转化成卖方特定的格式,将结果返回给卖方

  • 9

    当广告被展现,点击,下载,Pixel Connector都会收到相应的通知。

  • 10

    Pixel Connector将各种通知解析并封装成内部格式,发送给Pixel Module

  • 11

    Pixel Module将部分处理结果实时写入Redis

  • 12 13

    Pixel Module将处理结果返回给Pixel Connector,Pixel Connector将后续动作返回给流量方进行操作

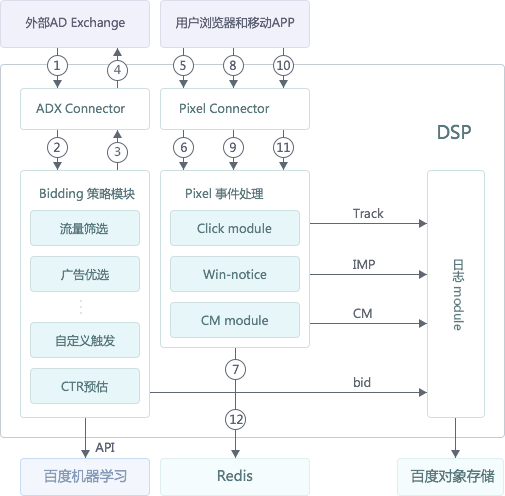

DSP workflow

流程说明

  • 1 2

    AD Exchange发起了一个竞价请求;Bidding Connector接收到这个竞价请求,解析成内部竞 价请求格式,发送给Bidding Module

  • 3 4

    Bidding Module完成竞价逻辑,将竞价响应返回 给Bidding Connector;BiddingConnector将 响应封装成对应AD Exchange特定的格式,返回 给AD Exchange

  • 5 6

    若赢得了这次竞价,浏览器将发送一个展现通知 (win-notice),Pixel Connector接收到展现通知, 转化成内部格式,并发送给Win-notice Module 进行处理

  • 7

    Impression产生的计费将被写入Redis

  • 8 9

    若用户点击了广告,浏览器或APP端将发送一个 点击请求,Pixel Connector接收到点击请求,转 化成内部格式,并发送给Click Module进行处理

  • 10 11

    DSP向AD Exchange请求发送Cookie Matching 消息, Pixel Connector收到匹配请求,发送给 CM Module处理

  • 12

    Cookie Matching匹配信息将被写入Redis
